先导式二位/三位五通电磁阀 4V100系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	气口/位置数	主体材质	类型
JT-UIVDD	二位/三位五通	铝合金	先导式 ● 4V100系列

特点
先导方式：外部与内部可选；
滑柱式结构，密封性好，反应灵敏；
双头二位置电磁阀具有记忆功能；
三位置电磁阀有三种中央功能提供选择；
内孔采用特殊加工工艺，摩擦阻力小，启动气压低，使用寿命长；
无需加油润滑；
附设手动装置，利于安装调试；
有多种标准电压等级可供选用；
可与底座集成阀组，节省安装空间。

选型参数

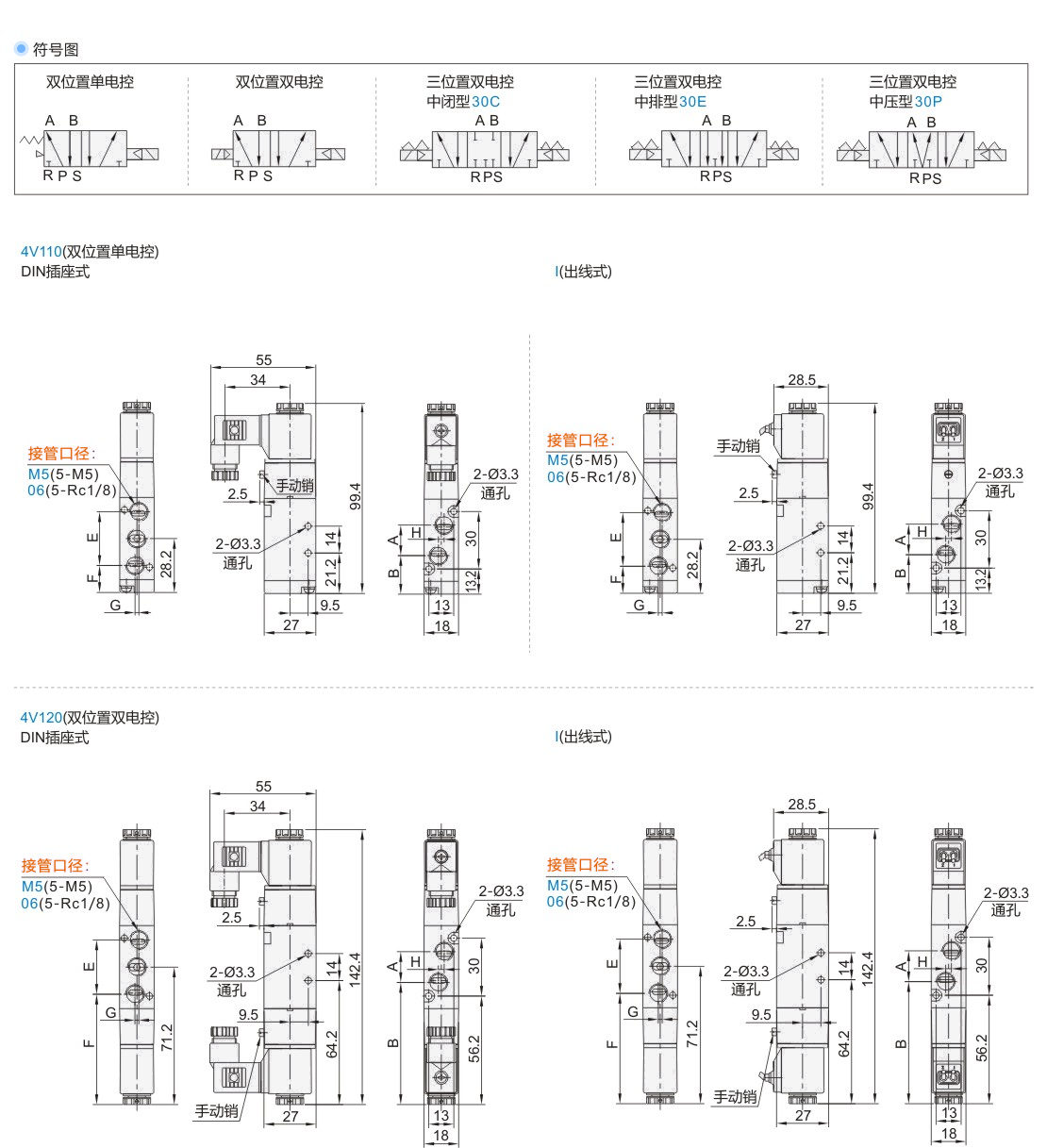

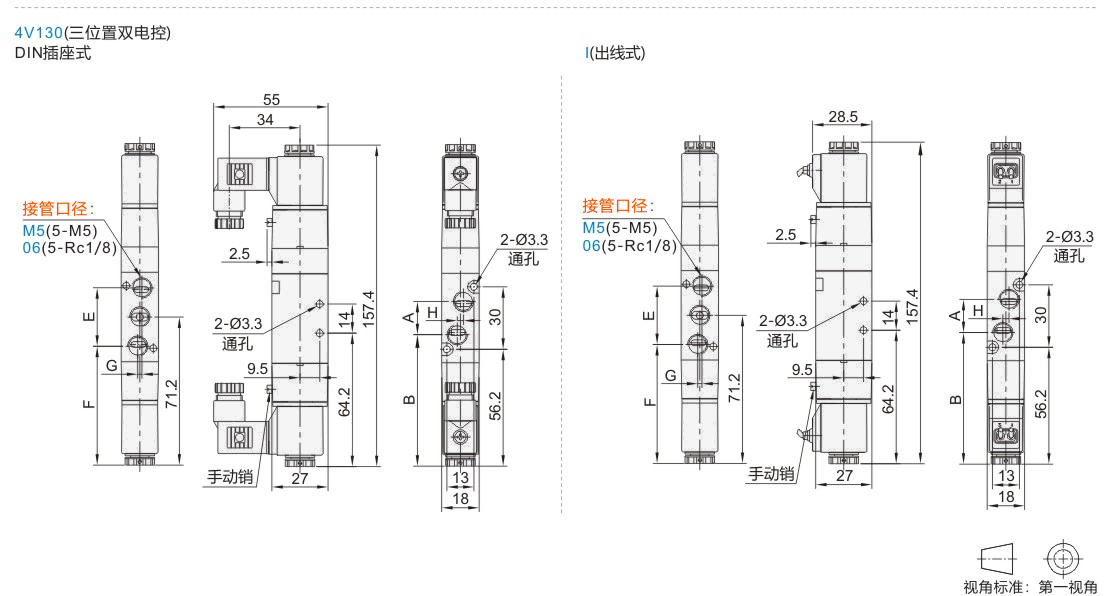

选型表

型号		接管口径	电压	接线方式	E	F	G	A	B	H
代码	规格	接管口径	电压	接线方式	E	F	G	A	B	H
JT-UIVDD	4V110 （双位置单电控）	M5（M5）	A（AC220V） B（DC24V）	无指定（DIN插座式） I（出线式）	27	14.7	0	14	21.2	0
	4V110 （双位置单电控）	06（Rc1/8）			28	14.2	2	16	20.2	3
	4V120 （双位置双电控）	M5（M5）			27	57.7	0	14	64.3	0
	4V120 （双位置双电控）	06（Rc1/8）			28	57.2	2	16	63.2	3
	4V130C （三位置双电控中闭型）	M5（M5）			27	57.7	0	14	64.3	0
	4V130C （三位置双电控中闭型）	06（Rc1/8）			28	57.2	2	16	63.2	3
	4V130E （三位置双电控中排型）	M5（M5）			27	57.7	0	14	64.3	0
	4V130E （三位置双电控中排型）	06（Rc1/8）			28	57.2	2	16	63.2	3
	4V130P （三位置双电控中压型）	M5（M5）			27	57.7	0	14	64.3	0
	4V130P （三位置双电控中压型）	06（Rc1/8）			28	57.2	2	16	63.2	3

规格

型号	4V110-M5 4V120-M5	4V130C-M5 4V130E-M5 4V130P-M5	4V110-06 4V120-06	4V130C-06 4V130E-06 4V130P-06
					工作介质	空气(经40μm以上滤网过滤)
					接管口径	进气=出气=M5	进气=出气=Rc1/8
有效截面积	5.5mm² (Cv=0.31）	5.0mm² (Cv=0.28）	12.0mm² (Cv=0.67）	9.0mm² (Cv=0.50）
位置数	二位五通	三位五通	二位五通	三位五通
使用压力范围	0.15 ~0.8MPa(21~114psi)
保证耐压力	1.5MPa(215psi)
工作温度(℃)	-20~70
润滑	不需要
最高动作频率	5次/秒	3次/秒	5次/秒	3次/秒
重量(g)	4V110-M5:120 4V120-M5:175	200	4V110-06:120 4V120-06:175	200

如有加油润滑，中途不可停止，建议油润滑为ISO VG32或同级用油。

最高作动频率为空载状态。

性能参数

使用电压范围	AC:±15% DC:±10%
耗电量	AC:3.5VA DC:3W
保护等级	IP65（DIN40050）
耐热等级	B级
励磁时间	0.05秒以下
