20系列轻载滑轨

产品属性: 材质 A6063 表面处理 本色阳极氧化 负载 轻载型 节数 二节式 宽度系列 20系列 缓冲 不带缓冲 滑块形式 无滑块 按压反弹 不可按压反弹 内轨能否抽出 不可抽出 保持/锁定性 无保持/锁定 伸展性 3/4伸展 特有安装方式 无 经济款 是 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型 重新选型
代码宽度材质表面处理类型
JT-VHNBOS20A6063本色阳极氧化二节式 ● 3/4伸展 ● 经济型

特点:

内轨不可抽。

注意:

水平安装使用时,负载能力下降到额定的25%左右(参考)。

安装使用M3螺钉。

按根销售。

依生产批次不同,截面形状有可能有稍微不同。

承载与重量仅供参考。

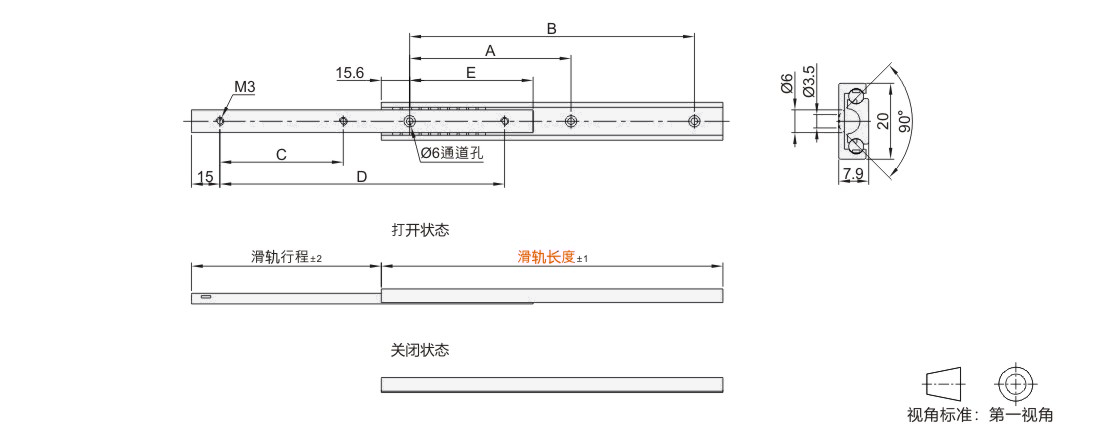

选型参数


选型表

型号滑轨行程ABCDE承重(1副)参考重量
(kg/pcs)
代码滑轨长度
JT-VHNBOS10060—70—702514.1kgf0.03
150901201204513.2kgf0.05
20012085170851706511.2kgf0.06
2501501102201102208510.3kgf0.JT-VMPSLCSFZMPNZFZ
3001801352701352701059.4kgf0.08
3502101603201603201258.9kgf0.10
4002401853701853701458.5kgf0.13
4502702104202104201658kgf0.15
5003002354702354701857.5kgf0.16
5503302605202605202056.6kgf0.17
6003602855702855702255.7kgf0.19
