还有0项未选择重置

选择代码

代码参数

材质

表面处理

选型参数

齿数 *

齿槽宽度A(mm) *

36~105/1

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

36~176/1

右端台阶孔内径R(mm) *

36~176/1

左端台阶孔深度S(mm) *

1~108/1

右端台阶孔深度T(mm) *

1~108/1

图片仅供参考

圆弧齿同步轮 S14M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	S14M	14	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	S14M	14	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	S14M	14	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	S14M	14	S45C	SPCC	发黑	ML40Cr
EAT13	S14M	14	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	S14M	14	S45C	SPCC	镀硬铬	ML40Cr
EAT18	S14M	14	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

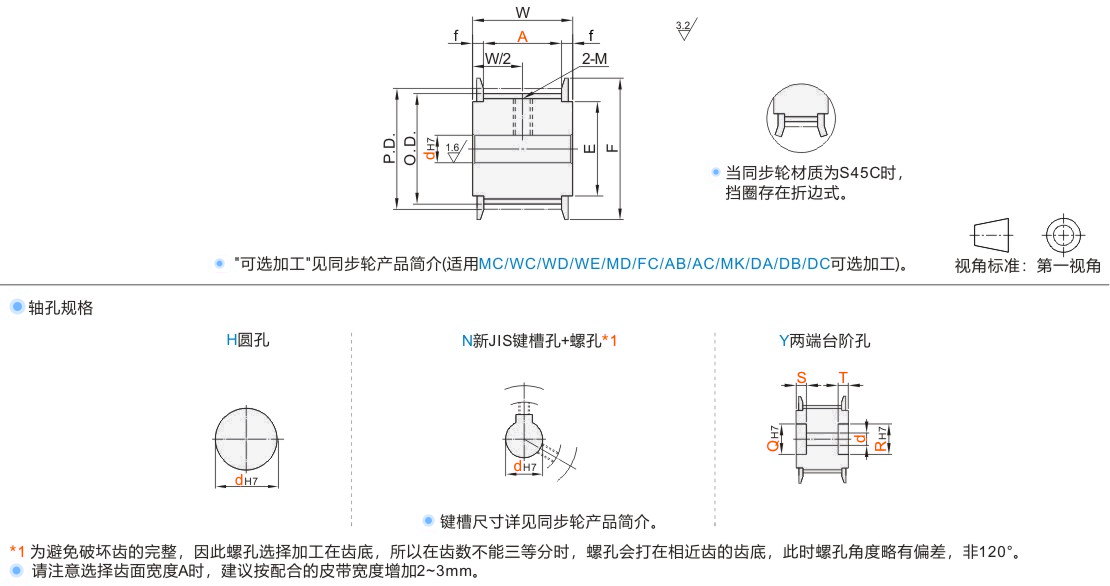

轴孔N螺孔尺寸表

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)			轴孔Y(最小单位1)		P. D.	O. D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	N	Y	Q·R	S·T	P. D.	O. D.	F	E	f	W
铝合金 JT-VBYSD-S14M JT-VBYSU-S14M JT-VBYSO-S14M S45C JT-VBYDU-S14M JT-VBYDQ-S14M JT-VBYDO-S14M SUS304 JT-VBYDM-S14M	28	36 ~ 105	H N Y	30 ~70	30 ~70	30 ~70	36 ~76	0<T≤A+3 0<S≤A+3 S+T≤A+4	124.78	121.98	136	101	3.5	A+7
	29			30 ~80	30 ~70	30 ~80	36 ~86		129.23	126.44	144	111
	30			30 ~80	30 ~70	30 ~80	36 ~86		133.69	130.90	144	111
	32			30 ~85	30 ~70	30 ~85	36 ~92		142.60	139.81	152	121
	34			30 ~90	30 ~70	30 ~90	36 ~96		151.52	148.72	161	131
	36			30 ~95	30 ~70	30 ~95	36 ~ 102		160.43	157.68	172	141
	38			35 ~ 105	35 ~70	35 ~ 105	41 ~ 112		169.34	166.55	182	149
	40			35 ~ 105	35 ~70	35 ~ 105	41 ~ 112		178.25	175.46	190	161
	42			35 ~ 110	35 ~70	35 ~ 110	41 ~ 116		187.17	184.37	200	164
	44			35 ~ 115	35 ~70	35 ~ 115	41 ~ 122		196.08	193.28	208	173
	48			40 ~ 120	40 ~70	40 ~ 120	46 ~ 126		213.90	211.11	224	190
	50			40 ~ 130	40 ~70	40 ~ 130	46 ~ 136		222.82	220.02	235	200
	52			40 ~ 130	40 ~70	40 ~ 130	46 ~ 136		231.73	228.94	244	208
	56			40 ~ 150	40 ~70	40 ~ 150	46 ~ 156		249.55	246.76	260	224
	60			40 ~ 170	40 ~70	40 ~ 170	46 ~ 176		267.38	264.59	280	240

轴孔规格H、Y时，无螺孔。

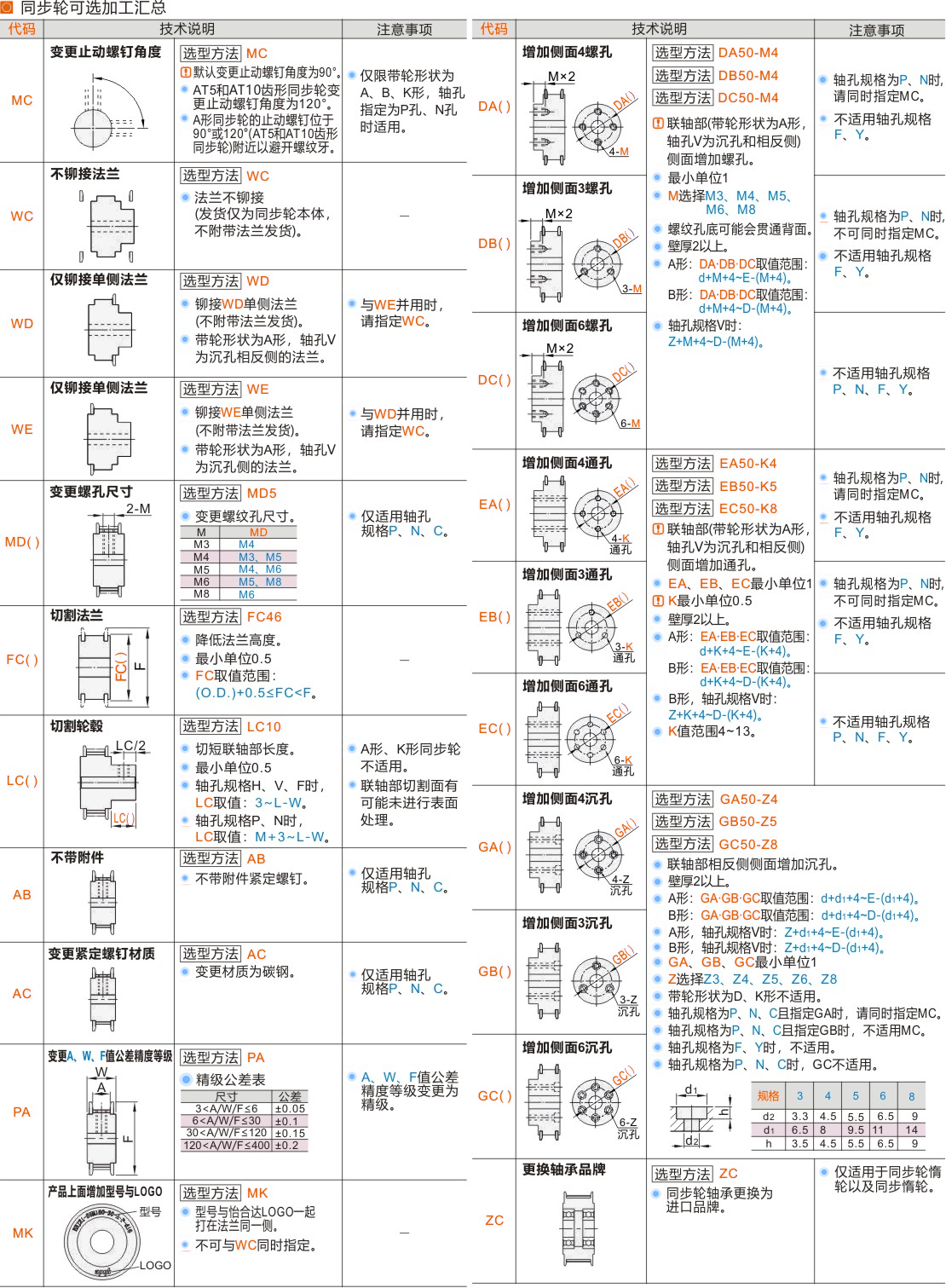

可选加工参数

暂未上传文档资料
