单衬型/双衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IGVOU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 圆法兰型
JT-IGVOQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 圆法兰型
JT-IGVXU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 方法兰型
JT-IGVXQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 方法兰型
JT-IGVLU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 对边法兰型
JT-IGVLQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 对边法兰型
JT-IGSOU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 圆法兰型
JT-IGSOQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 圆法兰型
JT-IGSXU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 方法兰型
JT-IGSXQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 方法兰型
JT-IGSLU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 对边法兰型
JT-IGSLQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 对边法兰型

产品特点
产品高级精度，低摩擦，耐久性好，紧凑型直线轴承通常具有较小的外形尺寸，适合安装空间有限的应用场合；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用镀镍产品！

可选加工仅适用JT-IGVOQ/JT-IGVXQ/JT-IGVLQ、JT-IGSOQ/JT-IGSXQ/JT-IGSLQ。

选型参数

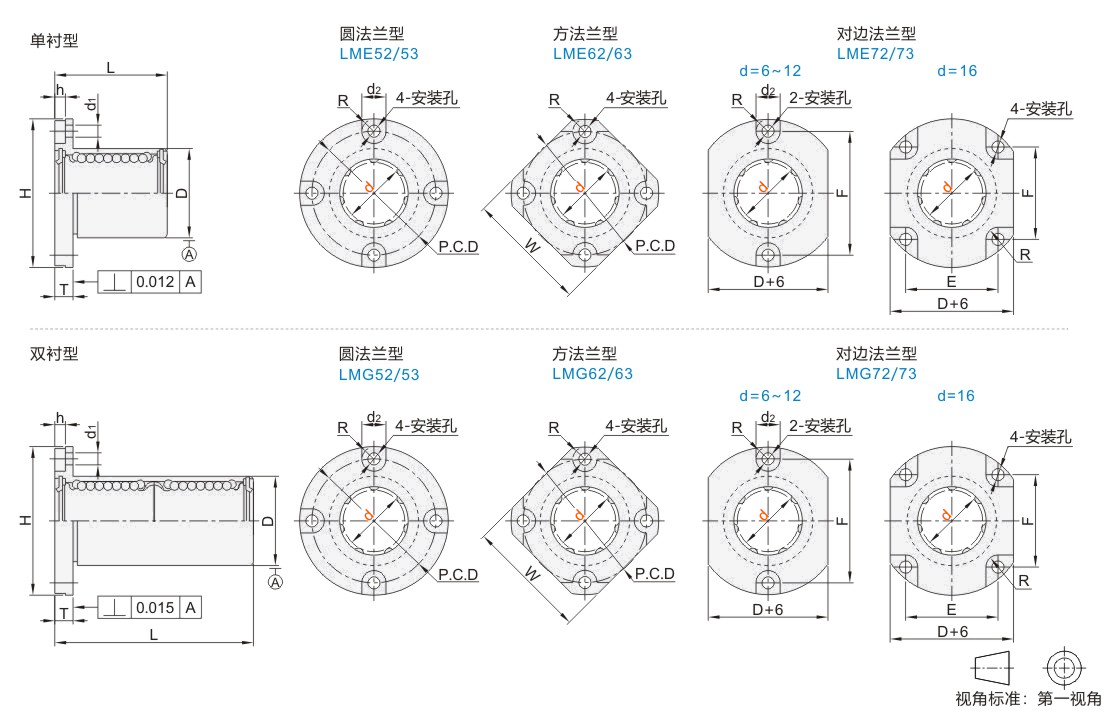

单衬型

型号			D			L		H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	基本额定负载(N)		重量(g)
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
JT-IGVOU JT-IGVOQ JT-IGVXU JT-IGVXQ JT-IGVLU JT-IGVLQ	6	0 -0.009	10	0 -0.011	0 -0.015	19	±0.3	25	5	3.5	6	3.1	3.0	19	20	—	19	0.012	133	173	17	15	14
	8		13	0 -0.013	0 -0.018	24		28	5	3.5	6	3.1	3.0	22	23		22		228	315	25	20	25
	10		17	0 -0.013	0 -0.018	29		35	6	4.5	7.5	4.1	3.75	27	27		27		349	472	50	40	45
	12		19	0 -0.016	0 -0.021	30		38						30	29		30		355	483	65	51	54
	16		26	0 -0.016	0 -0.021	37		44						36	34	24	27		566	660	95	75	82

1N≈0.102kgf

双衬型

型号			D			L		H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	基本额定负载(N)		静态允许力（N·m）	重量(g)
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	C(动)	Co(静)	静态允许力（N·m）	圆法兰型	方法兰型	对边法兰型
JT-IGSOU JT-IGSOQ JT-IGSXU JT-IGSXQ JT-IGSLU JT-IGSLQ	6	0 -0.010	10	0 -0.011	0 -0.015	35	±0.3	25	5	3.5	6	3.1	3.0	19	20	—	19	0.015	216	346	2.45	25	21	20
	8		13	0 -0.013	0 -0.018	45		28	5	3.5	6	3.1	3.0	22	23		22		370	630	5.75	35	35	36
	10		17	0 -0.013	0 -0.018	55		35	6	4.5	7.5	4.1	3.75	27	27		27		566	945	10.95	80	65	75
	12		19	0 -0.016	0 -0.021	57		38						30	29		30		577	967	11.86	98	85	85
	16		26	0 -0.016	0 -0.021	70		44						36	34	24	27		919	1320	23.45	155	136	140

1N≈0.102kgf

可选加工参数

暂未上传文档资料
