油压缓冲器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	撞击速度	材质 / 本体	材质 / 活塞杆	材质 / 撞击头	表面处理 / 主体	使用温度	类型
JT-ULSSD	高速	SS400	SUS304	—	发黑	-10℃~85℃	中小型自动补偿式 ● 无撞击头
JT-ULSSU	中速	SS400	SUS304	—	发黑	-10℃~85℃	中小型自动补偿式 ● 无撞击头
JT-ULSSQ	低速	SS400	SUS304	—	发黑	-10℃~85℃	中小型自动补偿式 ● 无撞击头
JT-ULSDD	高速	SS400	SUS304	聚氨酯	发黑	-10℃~85℃	中小型自动补偿式 ● 带撞击头
JT-ULSDU	中速	SS400	SUS304	聚氨酯	发黑	-10℃~85℃	中小型自动补偿式 ● 带撞击头
JT-ULSDQ	低速	SS400	SUS304	聚氨酯	发黑	-10℃~85℃	中小型自动补偿式 ● 带撞击头

本产品可搭配WJN(定位螺母)/WJM(缓冲器安装座)系列产品配套使用。

特点
能够随撞击速度和撞击物重量的变化，具有自我调节压力的功能，始终形成柔和的缓冲效果；
完备的逆止阀动作，弹簧能够使活塞杆迅速复位；
可采用多种方式进行安装固定。

选型参数

选型表

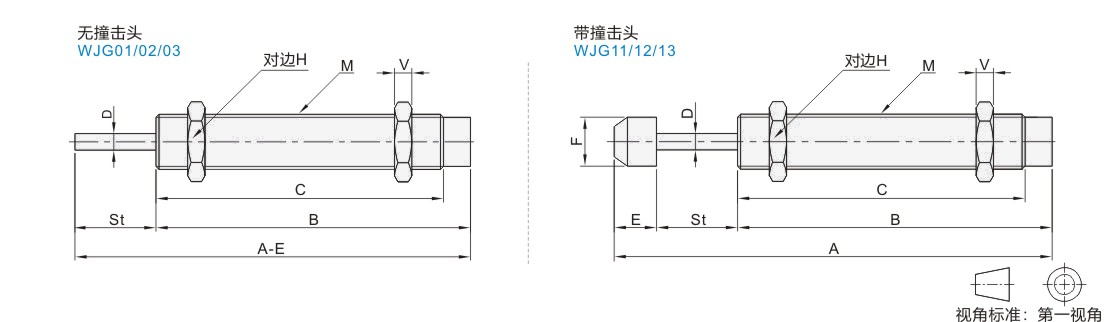

型号		公称螺纹M	行程St (mm)	A	B	C	D	E	F	H	V	每次最大吸收能量 E(Nm)	小时最大吸收能量 Ec(Nm/hr)	最大有效重量 Me(kg)	最高撞击速度 (m/s)
代码	规格	公称螺纹M	行程St (mm)	A	B	C	D	E	F	H	V	每次最大吸收能量 E(Nm)	小时最大吸收能量 Ec(Nm/hr)	最大有效重量 Me(kg)	最高撞击速度 (m/s)
高速 JT-ULSSD JT-ULSDD	0806	M8×1.0	6	50	38	33	3	6	6.6	11	4	2	8800	5.6	2.0
	1005	M10×1.0	5	38.7	27.7	22.9		6	8.6	12.7		3	10800	4.2	2.4
	1008	M10×1.0	8	59	43	38		8	8.6	12.7		4	15200	4	2.6
	1210	M12×1.0	10	71	50	46		11	10.3	14		6	17640	12
	1412	M14×1.5	12	99	76	66	4	11	12	19	6	15	30000	32
	1416		16	106	79	73			12			20	36000	43	3.0
	1425		25	146	110	101			12.5			20	36000	43	3.0
	2020	M20×1.5	20	146	110	101	5	16	18	26	8	35	42000	36	3.2
	2030		30	161	115	106						45	48000	27	3.2
	2050		50	224.5	158.5	149.5						60	54000	125	3.5
	2525	M25×1.5	25	155	111	101	8	19	22	32	10	80	60000	69	3.2
高速 JT-ULSDD	2550		50	239	170	160						140	90000	142	3.6
高速 JT-ULSDD	2580		80	336	237	227.5						198	120000	198	4.0
中速 JT-ULSSU JT-ULSDU	0806	M8×1.0	6	50	38	33	3	6	6.6	11	4	2	8800	10	1.0
	1005	M10×1.0	5	38.7	27.7	22.9		6	8.6	12.7		3	10800	8	1.2
	1008	M10×1.0	8	59	43	38		8	8.6	12.7		4	15200	10	1.5
	1210	M12×1.0	10	71	50	46		11	10.3	14		6	17640	19
	1412	M14×1.5	12	99	76	66	4	11	12	19	6	15	30000	50
	1416		16	106	79	73			12			20	36000	64
	1425		25	146	110	101			12.5			20	36000	64
	2020	M20×1.5	20	146	110	101	5	16	18	26	8	35	42000	82	2.0
	2030		30	161	115	106						45	48000	70	2.0
	2050		50	224.5	158.5	149.5						60	66000	253	2.6
	2525	M25×1.5	25	155	111	101	8	19	22	32	10	80	54000	380	2.0
中速 JT-ULSDU	2550		50	239	170	160						140	90000	438	2.5
中速 JT-ULSDU	2580		80	336	237	227.5						198	120000	396	3.0
低速 JT-ULSSQ JT-ULSDQ	0806	M8×1.0	6	50	38	33	3	6	6.6	11	4	2	8800	22	0.5
	1005	M10×1.0	5	38.7	27.7	22.9		6	8.6	12.7		3	10800	35	0.8
	1008	M10×1.0	8	59	43	38		8	8.6	12.7		4	15200	40
	1210	M12×1.0	10	71	50	46		11	10.3	14		6	17640	75
	1412	M14×1.5	12	99	76	66	4	11	12	19	6	15	30000	200
	1416		16	106	79	73			12			20	36000	253
	1425		25	146	110	101			12.5			20	36000	253
	2020	M20×1.5	20	146	110	101	5	16	18	26	8	35	42000	575	1.0
	2030		30	161	115	106						45	48000	777	1.0
	2050		50	224.5	158.5	149.5						60	66000	496	1.5
	2525	M25×1.5	25	155	111	101	8	19	22	32	10	80	54000	1733	1.2
低速 JT-ULSDQ	2550		50	239	170	160						140	90000	2286	1.2
低速 JT-ULSDQ	2580		80	336	237	227.5						198	120000	1584	1.5
