带座轴承标准法兰型机加型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-VXAAOD	类型 / 圆法兰	钢	S45C	发黑
JT-VXAAXD	类型 / 方法兰	钢	S45C	发黑
JT-VXAALD	类型 / 对边法兰	钢	S45C	发黑
JT-VXAAOU	类型 / 圆法兰	钢	S45C	无电解镀镍
JT-VXAAXU	类型 / 方法兰	钢	S45C	无电解镀镍
JT-VXAALU	类型 / 对边法兰	钢	S45C	无电解镀镍
JT-VXAAOQ	类型 / 圆法兰	钢	A6061	本色阳极氧化(哑光)
JT-VXAAXQ	类型 / 方法兰	钢	A6061	本色阳极氧化(哑光)
JT-VXAALQ	类型 / 对边法兰	钢	A6061	本色阳极氧化(哑光)
JT-VXAAOF	类型 / 圆法兰	不锈钢	A6061	本色阳极氧化(哑光)
JT-VXAAXF	类型 / 方法兰	不锈钢	A6061	本色阳极氧化(哑光)
JT-VXAALF	类型 / 对边法兰	不锈钢	A6061	本色阳极氧化(哑光)
JT-VXAAOX	类型 / 圆法兰	不锈钢	SUS304	—
JT-VXAAXX	类型 / 方法兰	不锈钢	SUS304	—
JT-VXAALX	类型 / 对边法兰	不锈钢	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

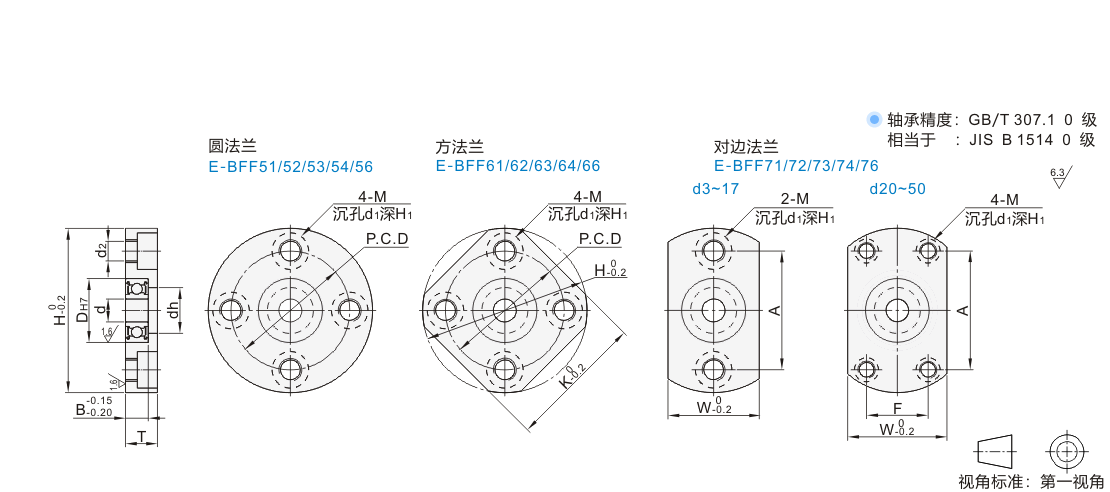

选型参数

选型表

型号			d	DH7		B	H	W	T	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	密封圈	d	DH7		B	H	W	T	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 JT-VXAAOD JT-VXAAOU JT-VXAAOQ JT-VXAAOF JT-VXAAOX 方法兰 JT-VXAAXD JT-VXAAXU JT-VXAAXQ JT-VXAAXF JT-VXAAXX 对边法兰 JT-VXAALD JT-VXAALU JT-VXAALQ JT-VXAALF JT-VXAALX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	3	10	+0.015 0	4	33	16	6	7	24	27	24	—	M4 (3.3)	6.5	3.6
	624		4	13	+0.018 0	5	35	18	7	9	26	28	26		M4 (3.3)	6.5	3.6
	605		5	14			36	20		10	26	30	26		M5 (4.3)	8	4.6
	625		5	16			38	22		12	28	31	28
	606		6	17		6	39	23	8	13	29	32	29
	626		6	19	+0.021 0	6	41	25	8	15	31	34	31
	678		8	12	+0.021 0	3.5	34	18	6	10	25	27	25
	698			19	+0.021 0	6	41	25	8	15	31	34	31
	608			22		7	45	29	9	18	35	36	35		M4(3.3)	6.5	3.6
	628			24		8	47	32	10	20	37	37	37		M5 (4.3)	8	4.6
	6700		10	15	+0.018 0	4	37	22	7.5	12	27	30	27
	6800			19	+0.021 0	5	41	25	7.5	15	31	34	31
	6900			22		6	45	29	8	19	35	36	35
	6000			26		8	50	34	10	22	40	39	40
	6200			30		9	54	38	11	24	44	42	44
	6701		12	18	+0.018 0	4	40	25	7.5	15	30	31	30
	6801			21	+0.021 0	5	44	29	7.5	17	34	35	34
	6901			24		6	48	31	8	21	38	38	38
	6001			28		8	52	36	10	24	42	40	42
	6201			32	+0.025 0	10	56	40	12	26	46	43	46
	6702		15	21	+0.021 0	4	44	29	7.5	18	34	35	34
	6802			24		5	47	32	7.5	20	37	37	37
	6902			28		7	57	37	9	25	45	45	45		M6 (5.2)	9.5	5.6
	6002			32	+0.025 0	9	60	40	11	28	48	46	48
	6202			35	+0.025 0	11	64	44	13	29	52	49	52
	6803		17	26	+0.021 0	5	50	34	7.5	22	40	39	40		M5(4.3)	8	4.6
	6903			30	+0.021 0	7	60	38	9	27	48	46	48		M6 (5.2)	9.5	5.6
	6003			35	+0.025 0	10	66	44	12	31	54	50	54
	6203			40	+0.025 0	12	72	50	14	34	60	54	60
	6704		20	27	+0.021 0	4	51	35	7.5	23	41	39	32	25	M5(4.3)	8	4.6
	6804			32	+0.025 0	7	60	40	9	28	48	46	38	29	M6(5.2)	9.5	5.6
	6904			37		9	69	47	11	34	56	54	51	24	M8 (6.8)	11	6.6
	6004			42		12	77	54	14	36	64	59	56	32
	6204			47		14	81	58	16	40	68	62	59	34
	6805		25	37		7	69	47	11	34	56	54	51	24
	6905			42		9	77	54	11	36	64	59	56	32
	6005			47		12	88	58	14	41	72	67	63	36	M10 (8.5)	14	8.8
	6205			52	+0.030 0	15	94	64	17	45	78	72	68	39	M10 (8.5)	14	8.8
	6806		30	42	+0.025 0	7	77	54	11	36	64	59	56	32	M8(6.8)	11	6.7
	6906			47	+0.025 0	9	88	58	13	41	72	67	63	36	M10 (8.5)	14	8.8
	6006			55	+0.030 0	13	96	66	15	48	80	73	70	40
	6206			62		16	104	74	18	55	88	79	77	44
	6007		35	62		14	104	74	16	55	88	79	75	44
	6207		35	72		17	126	88	21	64	105	95	92	51	M12(10.5)	17.5	11.2
	6008		40	68		15	114	82	17	60	96	85	80	54	M10(8.5)	14	8.8
	6208		40	80		18	134	96	22	74	113	102	98	56	M12 (10.5)	17.5	11.2
	6010	ZZ (双盖式)	50	80		16	134	96	20	74	113	__	98	56
	6210	ZZ (双盖式)	50	90	+0.035 0	20	147	110	24	83	126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

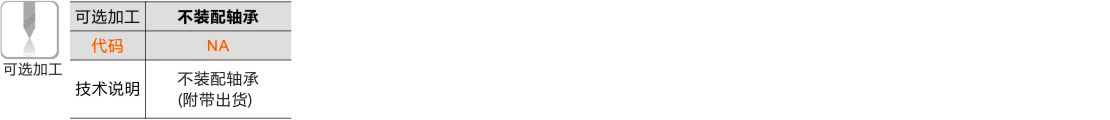

可选加工参数

暂未上传文档资料

带座轴承 标准法兰型 机加型

带座轴承标准法兰型机加型
