薄型单杆双作用气缸

图片仅供参考

薄型单杆双作用气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径	动作形式	使用流体	保证耐压力	最高使用压力	最低使用压力	环境及流体温度	给油	使用活塞速度	缓冲	行程长度公差※
12	单杆双作用	空气	1.5MPa	1.0MPa	0.07MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
16	单杆双作用	空气	1.5MPa	1.0MPa	0.07MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
20	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
25	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
32	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
40	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
50	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
63	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
80	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm
100	单杆双作用	空气	1.5MPa	1.0MPa	0.05MPa	无磁性开关：-10~70℃(未冻结)	不需要	50~500mm/s	垫缓冲	+1.00mm

※ 行程长度公差不含缓冲垫引起的变化量。

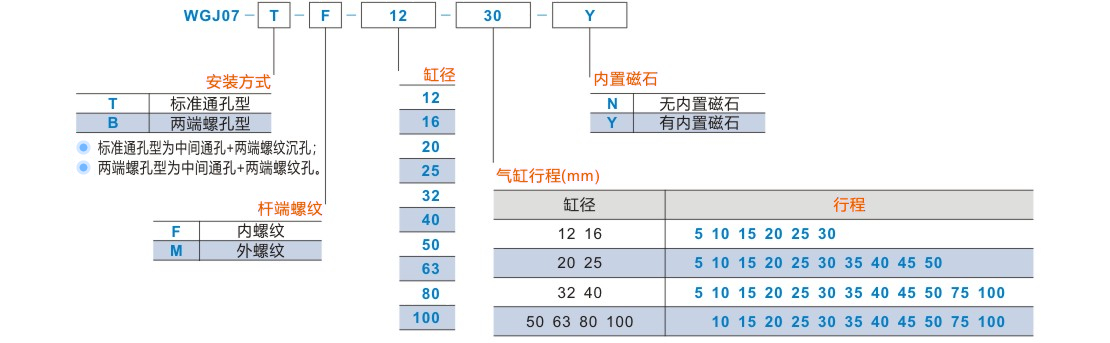

选型参数

主要零件及材质表

序号	名称	材质
1	活塞杆	S45C镀硬铬研磨棒
2	前盖	铝合金
3	防尘圈	TPU
4	挡圈	弹簧钢
5	O型圈	NBR
6	衬套	粉末冶金(缸径12~40无衬套)
7	缓冲垫	NBR
8	缸筒	铝合金
9	活塞	铝合金
10	活塞密封圈	TPU(缸径12~25)/NBR(缸径32~100)
11	磁铁	烧结铷铁硼(缸径12~25)/橡胶(缸径32~100)
12	耐磨环	POM(带磁活塞有耐磨环，不带磁活塞无耐磨环)
13	缓冲垫	NBR
14	后盖	铝合金(缸径12~20无后盖)

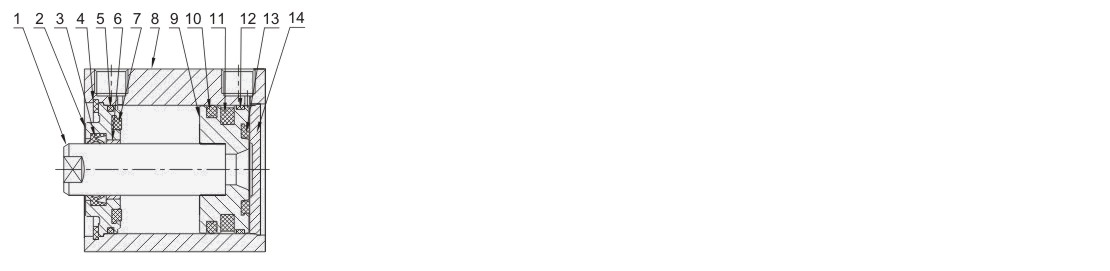

内部结构图

理论输出力表(N)

缸径	杆径D	动作方式	受力面积 (mm²)	使用压力(MPa)
缸径	杆径D	动作方式	受力面积 (mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
12	6	伸出	113.1	11.3	22.6	33.9	45.2	56.5	67.9	79.2
12	6	缩回	84.8	8.5	17	25.4	33.9	42.4	50.9	59.4
16	8	伸出	201.1	20.1	40.2	60.3	80.4	100.5	120.6	140.7
16	8	缩回	150.8	15.1	30.2	45.2	60.3	75.4	90.5	105.6
20	10	伸出	314.2	31.4	62.8	94.2	125.7	157.1	188.5	219.9
20	10	缩回	235.6	23.6	47.1	70.7	94.2	117.8	141.4	164.9
25	12	伸出	490.9	49.1	98.2	147.3	196.3	245.4	294.5	343.6
25	12	缩回	377.8	37.8	75.6	113.3	151.1	188.9	226.7	264.4
32	16	伸出	804.2	80.4	160.8	241.3	321.7	402.1	482.5	563
32	16	缩回	603.2	60.3	120.6	181	241.3	301.6	361.9	422.2
40	16	伸出	1256.6	125.7	251.3	377	502.7	628.3	754	879.6
40	16	缩回	1055.6	105.6	211.1	316.7	422.2	527.8	633.3	738.9
50	20	伸出	1963.5	196.3	392.7	589	785.4	981.7	1178.1	1374.4
50	20	缩回	1649.3	164.9	329.9	494.8	659.7	824.7	989.6	1154.5
63	20	伸出	3117.2	311.7	623.4	935.2	1246.9	1558.6	1870.3	2182.1
63	20	缩回	2803.1	280.3	560.6	840.9	1121.2	1401.5	1681.9	1962.2
80	25	伸出	5026.5	502.7	1005.3	1508	2010.6	2513.3	3015.9	3518.6
80	25	缩回	4535.7	453.6	907.1	1360.7	1814.3	2267.8	2721.4	3175
100	30	伸出	7854	785.4	1570.8	2356.2	3141.6	3927	4712.4	5497.8
100	30	缩回	7147.1	714.7	1429.4	2144.1	2858.8	3573.6	4288.3	5003

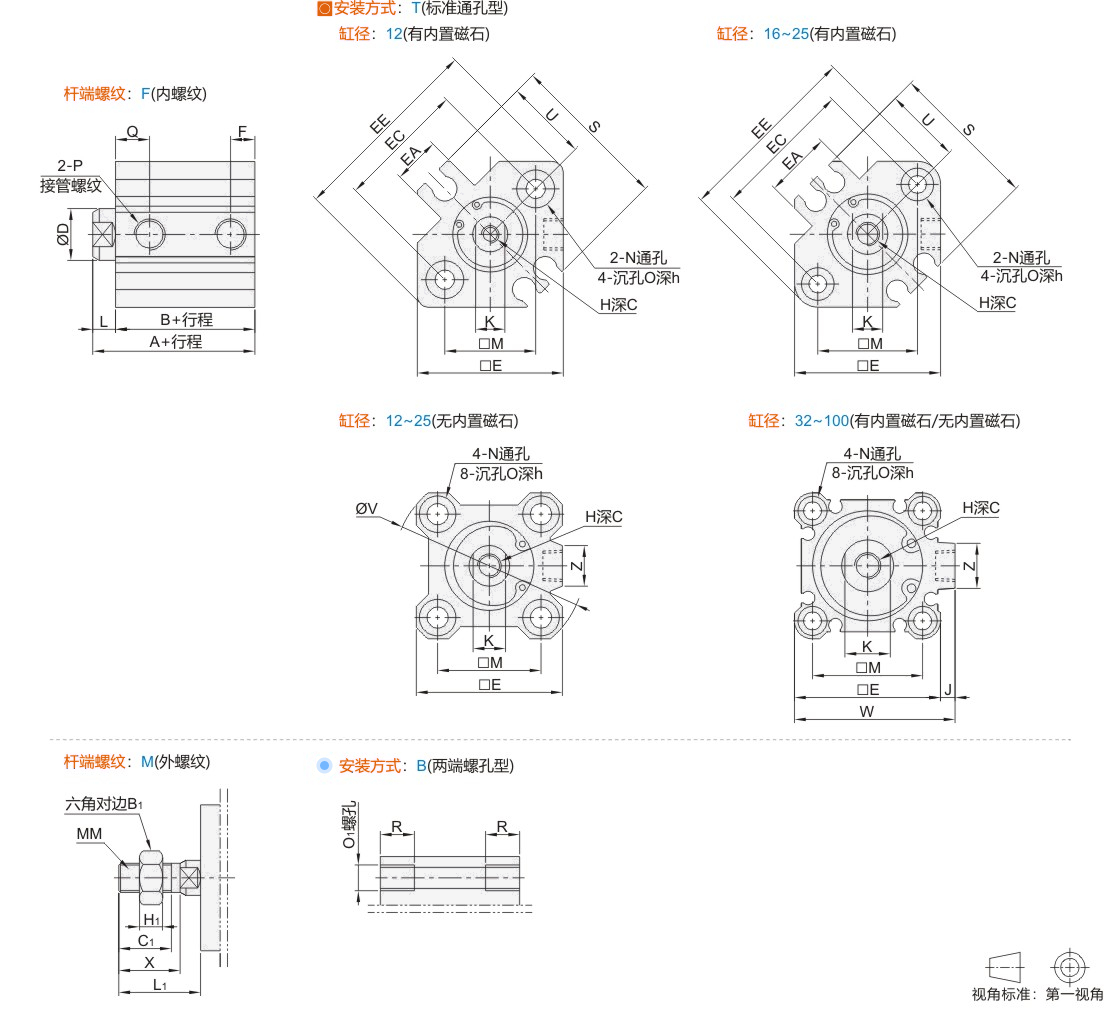

尺寸表

缸径	行程	无肉置磁石							有内置						磁石
缸径	行程	A	B	F	P	Q	Z	V	A	B	F	P	Q	Z	U	S	EE	EA	EC
12	5~30	20.5	17	5	M5×0.8	7.5	一	32	31.5	28	5	M5×0.8	10	一	14	27.5	33	8	22
16	5~30	22	18.5	5.5		8	10	38	34	30.5	5.5				15	29.5	37	13.2	28
20	5~50	24	19.5			9		47	36	31.5					18	35.5	47	13.6	36
25	5~50	27.5	22.5			11		52	37.5	32.5			11		21	40.5	52	13.6	40
32	5	30	23	5.5	M5×0.8	11.5	14	一	40	33	7.5	PT1/8	10.5	14	—	一	一	一	一
	10~50	30	23	7.5	PT1/8	10.5
	75/100	40	33	7.5	PT1/8	10.5
40	5~50	36.5	29.5	8	PT1/8	11	15		46.5	39.5	8		11	15
40	75/100	46.5	39.5	8	PT1/8	11	15		46.5	39.5	8		11	15
50	10~50	38.5	30.5	10.5	PT1/4	10.5	19		48.5	40.5	10.5	PT1/4	10.5	19
50	75/100	48.5	40.5			10.5			48.5	40.5			10.5
63	10~50	44	36			15			54	46			15
63	75/100	54	46			15			54	46			15
80	10~50	53.5	43.5	12.5	PT3/8	16	25		63.5	53.5	12.5	PT3/8	16	25
80	75/100	63.5	53.5	12.5		16			63.5	53.5	12.5		16
100	10~50	65	53	13		23			75	63	13		23
100	75/100	75	63	13		23			75	63	13		23

缸径	C	D	E	H	J	K	L	M	N	O深h	W	B1	C1	H1	L1	MM	X	O1	R
12	6	6	25	M3×0.5	一	5	3.5	15.5	3.4	6.5深3.5	一	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	8	8	29	M4×0.7		6	3.5	20	3.4	6.5深3.5		10	10	5	15.5	M6×1.0	12	M4×0.7	7
20	8	10	36	M5×0.8		8	4.5	25.5	5.2	9深7		13	12	6	18.5	M8×1.25	14	M6×1.0	10
25	12	12	40	M6×1.0		10	5	28				17	15	6	22.5	M10×1.25	17.5
32	13	16	45	M8×1.25	4.5	14	7	34			49.5	21.5	20.5	8	28.5	M14×1.5	23.5
40	13	16	52	M8×1.25	5	14	7	40			57	21.5	20.5	8	28.5	M14×1.5	23.5
50	15	20	64	M10×1.5	7	17	8	50	6.8	11深8	71	26	26	10	33.5	M18×1.5	28.5	M8×1.25	14
63	15	20	77	M10×1.5	7	17	8	60	8.5	14深10.5	84	26	26	10	33.5	M18×1.5	28.5	M10×1.5	17.5
80	25	25	98	M16×2.0	6	22	10	77	10.4	17.5深13.5	104	32	32.5	13	43.5	M22×1.5	35.5	M12×1.75	18.5
100	27	30	117	M20×2.5	6.5	27	12	94	10.4	17.5深13.5	123.5	36	32.5	13	43.5	M26×1.5	35.5	M12×1.75	21.5
