双排链条接头 A/B系列

图片仅供参考

双排链条接头 A/B系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-KGKSF	钢	全扣型 ● 标准型
JT-KGKSO	不锈钢	全扣型 ● 标准型
JT-KGKQF	钢	半扣型 ● 标准型
JT-KGKQO	不锈钢	半扣型 ● 标准型

选型参数

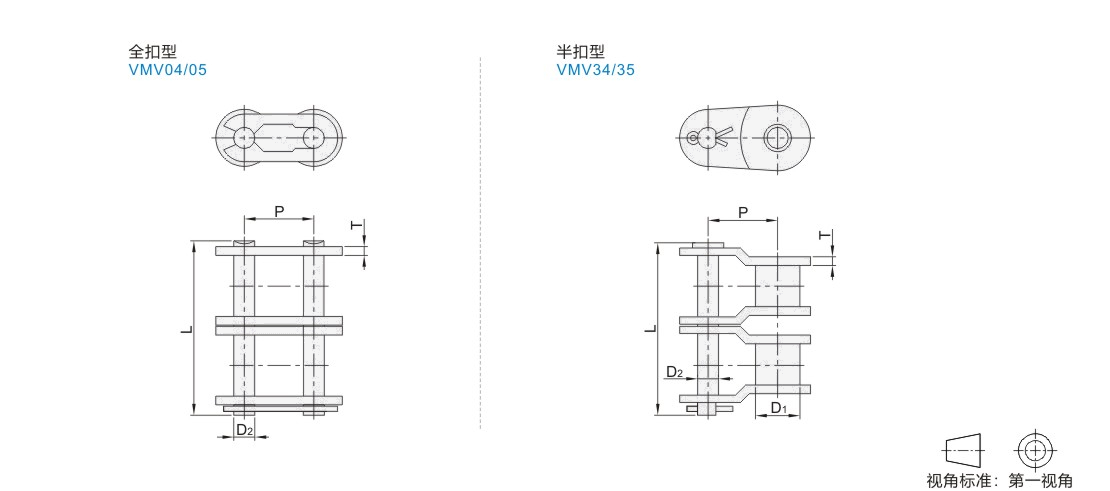

全扣型

型号												排数					ISO链号							节距 P						链板厚度 T ( max)						销轴长度 L ( max)						销轴外径 D2( max)
代码							适用系列					排数					ISO链号							节距 P						链板厚度 T ( max)						销轴长度 L ( max)						销轴外径 D2( max)
钢 JT-KGKSF 不锈钢 JT-KGKSO							25					2					04C-2							6.35						0.8						15						2.31
							35										06C-2							9.525						1.3						23.3						3.58
							40										08A-2							12.7						1.5						32.2						3.96
							50										10A-2							15.875						2.03						40.4						5.08
							60										12A-2							19.05						2.42						50.5						5.94
							80										16A-2							25.4						3.25						64.3						7.92
							100										20A-2							31.75						4						80.5						9.53
							06B										06B-2							9.525						1.3						24.4						3.28
							08B										08B-2							12.7						1.6						32.2						4.45
							10B										10 B-2							15.875						1.7						37.5						5.08
							12B										12B-2							19.05						1.85						43.6						5.72
							16B										16 B-2							25.4						3.1						69.3						8.28

半扣型

型号												排数					ISO链号					节距 P						链板厚度 T ( max)					销轴长度 L ( max)				滚子外径 D1( max)						销轴外径 D2( max)
代码						适用系列						排数					ISO链号					节距 P						链板厚度 T ( max)					销轴长度 L ( max)				滚子外径 D1( max)						销轴外径 D2( max)
钢 JT-KGKQF 不锈钢 JT-KGKQO						25						2					04C-2					6.35						0.8					15				3.3						2.31
						35											06C-2					9.525						1.3					23.3				5.08						3.58
						40											08A-2					12.7						1.5					32.2				7.95						3.96
						50											10A-2					15.875						2.03					40.4				10.16						5.08
						60											12A-2					19.05						2.42					50.5				11.91						5.94
						80											16A-2					25.4						3.25					64.3				15.88						7.92
						100											20A-2					31.75						4					80.5				19.05						9.53
						06B											06B-2					9.525						1.3					24.4				6.35						3.28
						08B											08B-2					12.7						1.6					32.2				8.51						4.45
						10B											10 B-2					15.875						1.7					37.5				10.16						5.08
						12B											12B-2					19.05						1.85					43.6				12.JT-VMPSLCSFZMPNZFZ						5.72
						16B											16 B-2					25.4						4.15					69.3				15.88						8.28
