立式座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承座	材质 / 轴承	表面处理 / 轴承座	类型
JT-VXNA	优质碳素结构钢	GCr15	镀锌	经济型
JT-XNA	优质碳素结构钢	GCr15	镀锌	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，
交货产品轴承芯略有倾斜为正常现象，
安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

选型表

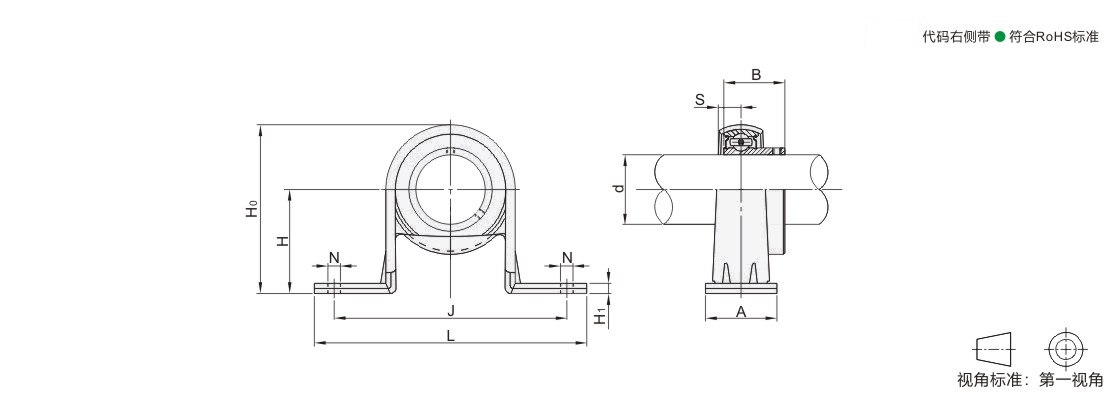

型号		国标型号	d	H	J	L	A	N	H1	H0	S	B	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	J	L	A	N	H1	H0	S	B	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	动载荷Cr	静载荷Cor	重量 (g)
经济型 JT-VXNA标准型 JT-XNA	201	SBPP201	12	22.2	68	86	25	9.5	3	43.8	6	22	±0.25	0.6	M8	8	9550	4780	160
	202	SBPP202	15	22.2	68	86	25			43.8	6	22					9550	4780	160
	204	SBPP204	20	25.4	76	98	32			50.5	7	25					12800	6650	230
	205	SBPP205	25	28.6	86	108	32	11.5	4	56.6	7.5	27			M10	17	14000	7880	280
	206	SBPP206	30	33.3	95	117	38	11.5	4	66.3	8	30			M10	17	19500	11200	470
