直线轴承形状

选型参数

内径d(mm) *

带法兰直线轴承

图片仅供参考

带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用温度环境	类型
JT-RSKMSD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	中型 ● 圆法兰型
JT-RSKMDD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	中型 ● 方法兰型
JT-RSKMUD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	中型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

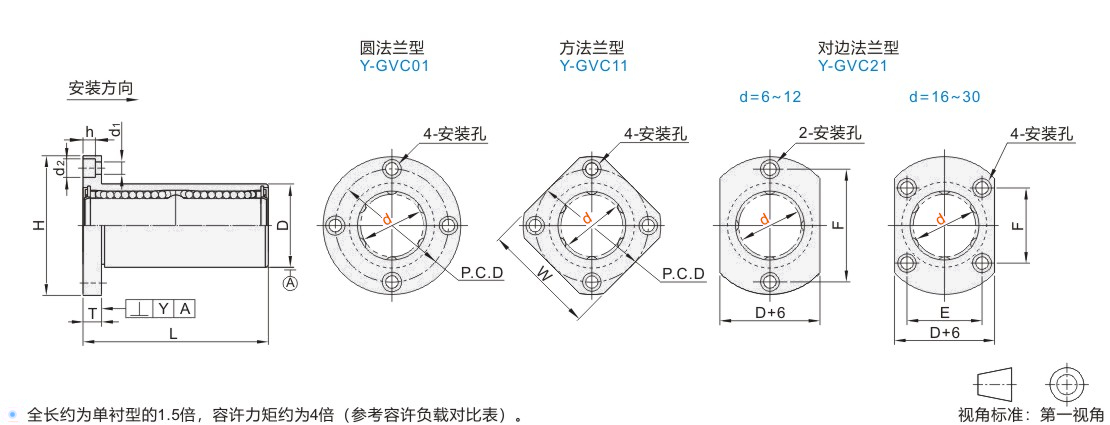

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y
圆法兰型 JT-RSKMSD 方法兰型 JT-RSKMDD 对边法兰型 JT-RSKMUD	6	0 -0.010	12	0 -0.018	29	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.015	4	0.015
	8		15	0 -0.018	37		32	5	3.5	6	3.1	24	25		24
	10		19	0 -0.021	47		40	6	4.5	7.5	4.1	29	30		29
	12		21		47		42					32	32		32
	16		28		56		48					38	37	22	31
	20	0 -0.012	32	0 -0.025	65		54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020
	25		40		83		62	8	5.5	9	5.1	51	50	32	40		6
	30		45		90		74	10	6.6	11	6.1	60	58	35	49		6

型号		基本额定负载(N)		静态允许力矩 (N/m)	重量(g)
代码	d	C(动)	Co(静)	静态允许力矩 (N/m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKMSD 方法兰型 JT-RSKMDD 对边法兰型 JT-RSKMUD	6	225	305	1.40	27	21	24
	8	305	450	2.10	47	40	45
	10	505	715	4.35	85	65	77
	12	630	810	6.2	90	70	81
	16	1160	1445	13.1	157	132	150
	20	1550	2065	18.3	232	197	220
	25	1720	3065	25.3	479	440	450
	30	2440	3974	42.7	559	481	492

1Kgf=9.81N

中型与单衬/双衬型长度尺寸对比表

d	长度尺寸(L)
d	单衬型	中型	双衬型
6	19	29	35
8	24	37	45
10	29	47	55
12	30	47	57
16	37	56	70
20	42	65	80
30	64	90	123

特点：长度尺寸（L）介于单衬型与双衬型
之间（约为单衬型长度的1.5倍）
适用于无双衬型长度的省空间设计。

容许负载对比表

类型	基本动额定负载	基本静额定负载	静态容许力矩
单衬型	1	1	1
中型	1.4	1.3	≈4
双衬型	1.6	2	≈6
