规格 *

锌合金蝶形铰链重载型

图片仅供参考

锌合金蝶形铰链重载型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VQAPOD	ZDC	镀铬	重载型 ● 锥孔型 ● 经济型
JT-QAPOD	ZDC	镀铬	重载型 ● 锥孔型 ● 普通型

选型参数

选型表

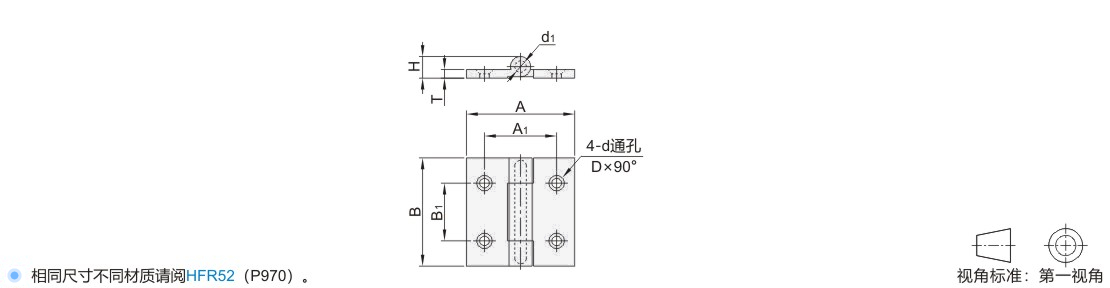

型号		A				B				A1				B1				H			T					d1				d				D			负载 (kg)				参考重量 (kg/pcs)
代码	规格	A				B				A1				B1				H			T					d1				d				D			负载 (kg)				参考重量 (kg/pcs)
JT-VQAPOD JT-QAPOD	50	50				50				35				20				14			5					6				4.4				8.6			35				0.11
	65	65				65				40				35				14			5					6				5.6				10.6			45				0.19
	75	75				75				50				40				16			6					8				6.6				12.6			65				0.31

容许负载为使用2个时的数值。
