定位销圆锥型内外螺纹可调式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RXASD	大头圆锥型 / 标准型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RXAUD	大头圆锥型 / 标准型 / Dp6	SKS3	淬火硬度58~61HRC	—
—	大头圆锥型 / 标准型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RXAFD	大头圆锥型 / 内螺纹型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RXAXD	大头圆锥型 / 外螺纹型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RXASU	大头圆锥型 / 标准型 / Dm6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RXAUU	大头圆锥型 / 标准型 / Dp6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
—	大头圆锥型 / 标准型 / Dg6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RXAFU	大头圆锥型 / 内螺纹型 / Dg6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RXAXU	大头圆锥型 / 外螺纹型 / Dg6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RXASX	大头圆锥型 / 标准型 / Dm6	SUS304	—	抛光
JT-RXAUX	大头圆锥型 / 标准型 / Dp6	SUS304	—	抛光
—	大头圆锥型 / 标准型 / Dg6	SUS304	—	抛光
JT-RXAFX	大头圆锥型 / 内螺纹型 / Dg6	SUS304	—	抛光
JT-RXAXX	大头圆锥型 / 外螺纹型 / Dg6	SUS304	—	抛光
JT-RXADD	大头圆锥型 / 标准型 / Dm6	SUS440C	淬火硬度50~55HRC	抛光
JT-RXAQD	大头圆锥型 / 标准型 / Dp6	SUS440C	淬火硬度50~55HRC	抛光
—	大头圆锥型 / 标准型 / Dg6	SUS440C	淬火硬度50~55HRC	抛光
JT-RXAOD	大头圆锥型 / 内螺纹型 / Dg6	SUS440C	淬火硬度50~55HRC	抛光
JT-RXALD	大头圆锥型 / 外螺纹型 / Dg6	SUS440C	淬火硬度50~55HRC	抛光
—	大头圆锥型 / 标准型 / Dm6	SUJ2	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5µm
—	大头圆锥型 / 标准型 / Dp6	SUJ2	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5µm
JT-RXAQO	大头圆锥型 / 标准型 / Dg6	SUJ2	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5µm
JT-RXAOO	大头圆锥型 / 内螺纹型 / Dg6	SUJ2	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5µm
JT-RXALO	大头圆锥型 / 外螺纹型 / Dg6	SUJ2	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5µm

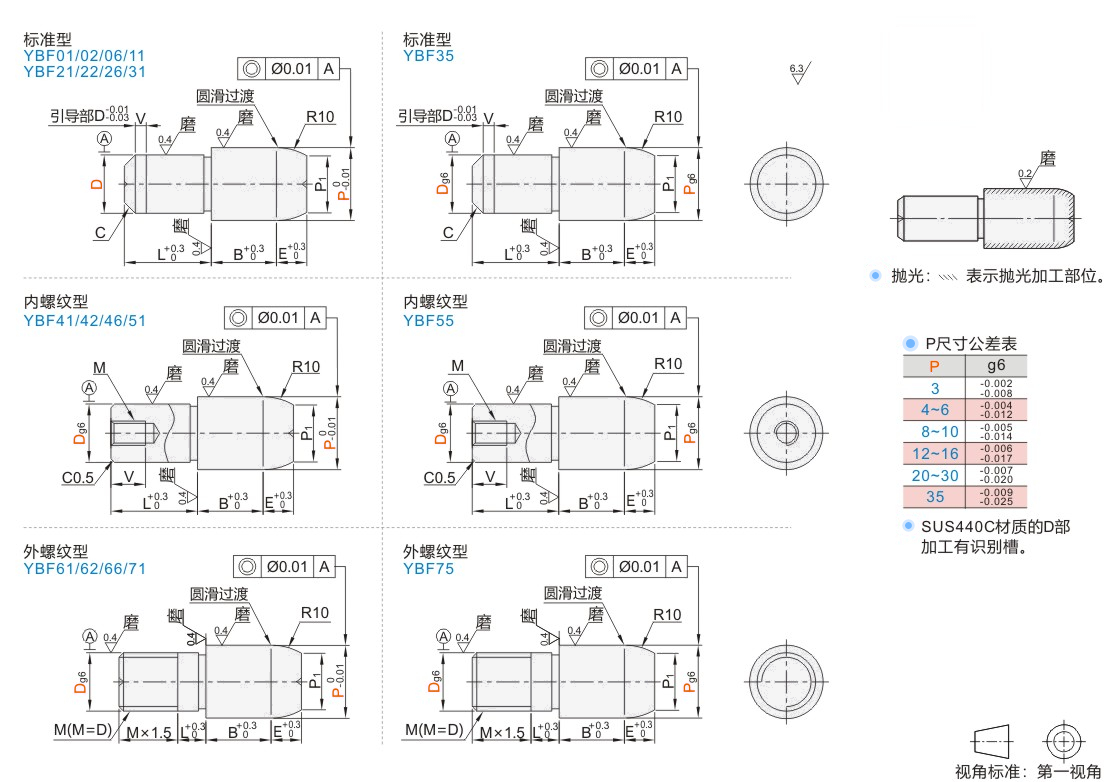

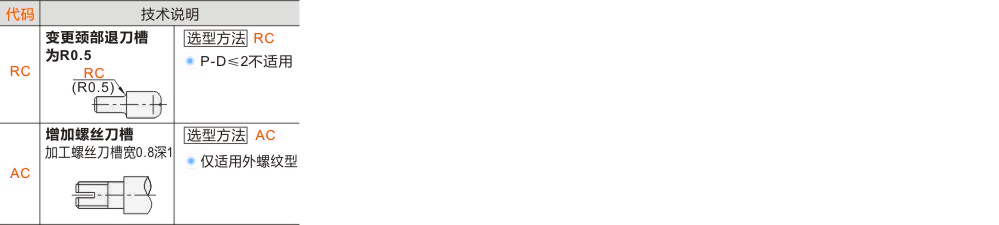

工艺孔加工条件：D≠P且(D·P·L·B)≥4且P1＞3。(工艺孔详细尺寸见产品简介)
P1=P-E*tan[asin(E/10)*0.5]*2

选型参数

标准型

型号		D公差			P	L	B	C	E	V
代码	D	m6	p6	g6	P	L	B	C	E	V
Dm6 Dp6 JT-RXASD JT-RXAUD JT-RXASU JT-RXAUU JT-RXASX JT-RXAUX JT-RXADD JT-RXAQD Dg6 JT-RXAQO	2	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	3 4 5	4	3	0.5	3	0
	3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	4 5 6	5	5	0.5	3	1
	4	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	5 6 8	5	6	1	4
	5				6 8 10	10	6		4
	6				8 10 12	10	8		5
	8	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	10 12 13	15	8	1.5
	10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	12 13 15		10	2
	12	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	13 15 16				6
	13				15 16 20	22			6	2
	16				20 25 30	22		3	7
	20	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	25 30 35	30	15	3	7

内螺纹型

型号			P	L	B	E	M	V
代码	Dg6		P	L	B	E	M	V
JT-RXAFD JT-RXAFU JT-RXAFX JT-RXAOD JT-RXAOO	6T	-0.004 -0.012	8 10 12	10	8	5	M2.5	4
	6	-0.004 -0.012	8 10 12	10			M3	5
	8T	-0.005 -0.014	10 12 13	15			M4	6
	8		10 12 13				M5	8
	10		12 13 15		10			8
	12	-0.006 -0.017	13 15 16			6		8
	13		15 16 20	22		6	M8	12
	16		20 25 30	22		7
	20	-0.007 -0.020	25 30	30	15	7

外螺纹型

型号			P	L	B	E	M
代码	Dg6		P	L	B	E	M
JT-RXAXD JT-RXAXU JT-RXAXX JT-RXALD JT-RXALO	3	-0.002 -0.008	4 5 6	5	5	3	M3
	4	-0.004 -0.012	5 6 8	5	6	4	M4
	5		6 8 10	10	6	4	M5
	6		8 10 12	10	8	5	M6
	8	-0.005 -0.014	10 12 13	15	8		M8
	10	-0.005 -0.014	12 13 15		10		M10
	12	-0.006 -0.017	13 15 16			6	M12
	16	-0.006 -0.017	20 25 30	22		7	M16
	20	-0.007 -0.020	25 30	30	15	7	M20
