气动滑台十字滚柱导轨双作用

图片仅供参考

气动滑台十字滚柱导轨双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
WHA03	双作用	气动滑台 ● 十字滚柱导轨

选型参数

选型表

型号		行程	磁性开关数量	调整装置	缓冲	接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	最高使用频率 (c.p.m)	行程调整装置	给油
代码	缸径	行程	磁性开关数量	调整装置	缓冲	接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	最高使用频率 (c.p.m)	行程调整装置	给油
WHA03	8	10	0~２	N(无) AS(前端调程) AT(后端调程) A(两端调程) BS(前端液压缓冲器) BT(后端液压缓冲器) B(两端液压缓冲器)	橡胶缓冲	M5	空气	0.7	0.15	-10~60	50~500	180	0~5	不需要
		20
		30
		40
		50
		75

配套磁性开关WHS13-L2-2。

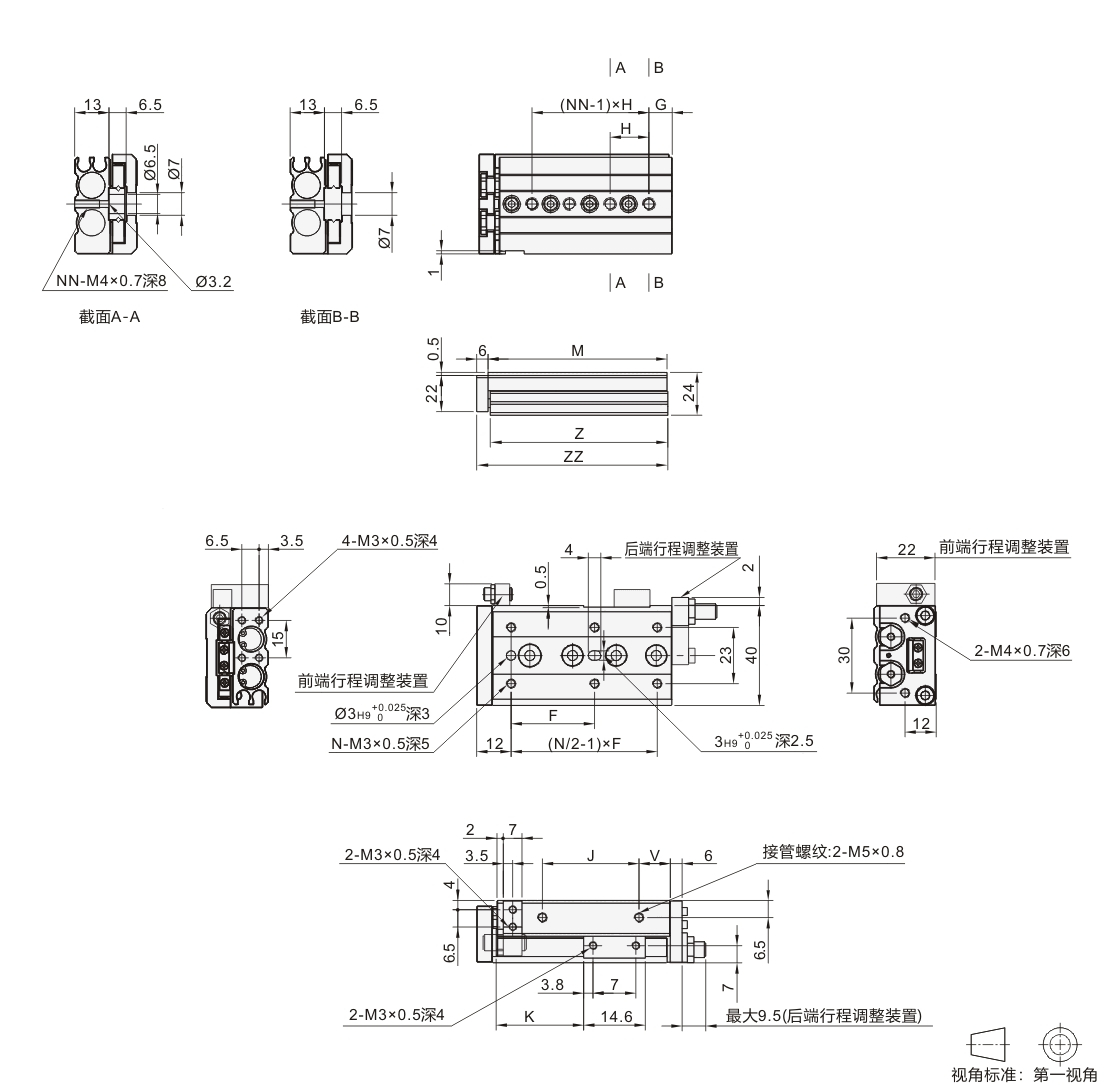

尺寸表

行程	F	N	G	H	NN	V	J	K	M	Z	ZZ
10	25	4	9	28	2	13	19.5	23.5	49	48.5	56
20	25		12	30	2	8.5	29	33.5	54	53.5	61
30	40		13	20	3	9.5	39	43.5	65	64.5	72
40	50		15	28	3	10.5	56	53.5	83	82.5	90
50	38	6	20	23	4	24.5	60	63.5	101	100.5	108
75	50	6	27	28	5	38.5	96	88.5	151	150.5	158

暂未上传文档资料
