选型参数

丝杠轴径 *

导程 *

长度L(mm) *

300~3000/1

固定端连接位长度F(mm) *

50~100/1

固定端连接位外径P(mm) *

25~35/1

研磨滚珠丝杠标准螺帽型 C5精度

图片仅供参考

研磨滚珠丝杠标准螺帽型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMTUD	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。

丝杠端部存在工艺孔。

选型参数

选型表

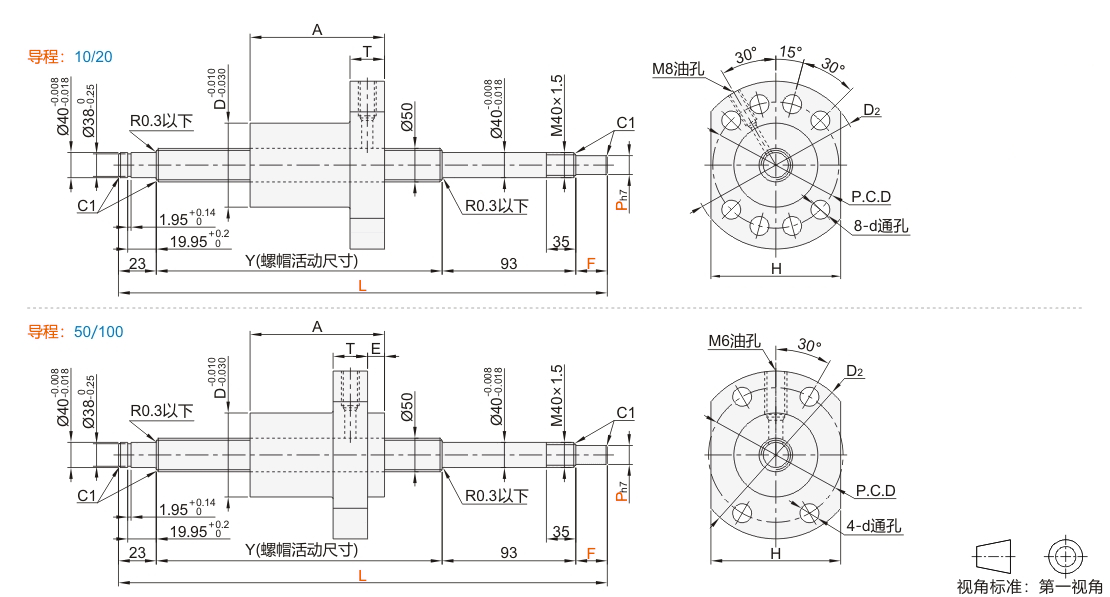

型号			最小单位1			Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	C(动)kN	Co(静)kN
JT-IMTUD	50	10	300~3000	50~100	25~35	L-(116+F)	88	75	110	—	85	16	93	11	6.35	1×4	58.88	192.35
		20					138	75	110	—	85	16	93	11	7.144	1×4	70.04	221.51
		50					117	90	135	21.5	92	20	112	14	7.938	1.8×2	70.80	215.49
		100					111	90	135	21.5	92	20	112	14	7.938	0.8×2	33.32	97.87

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMTUD	50	10 20 50 100	方形	JT-IVXXD-40(详情请在怡合达网站搜索查看)	JT-IVXLD-40(详情请在怡合达网站搜索查看)

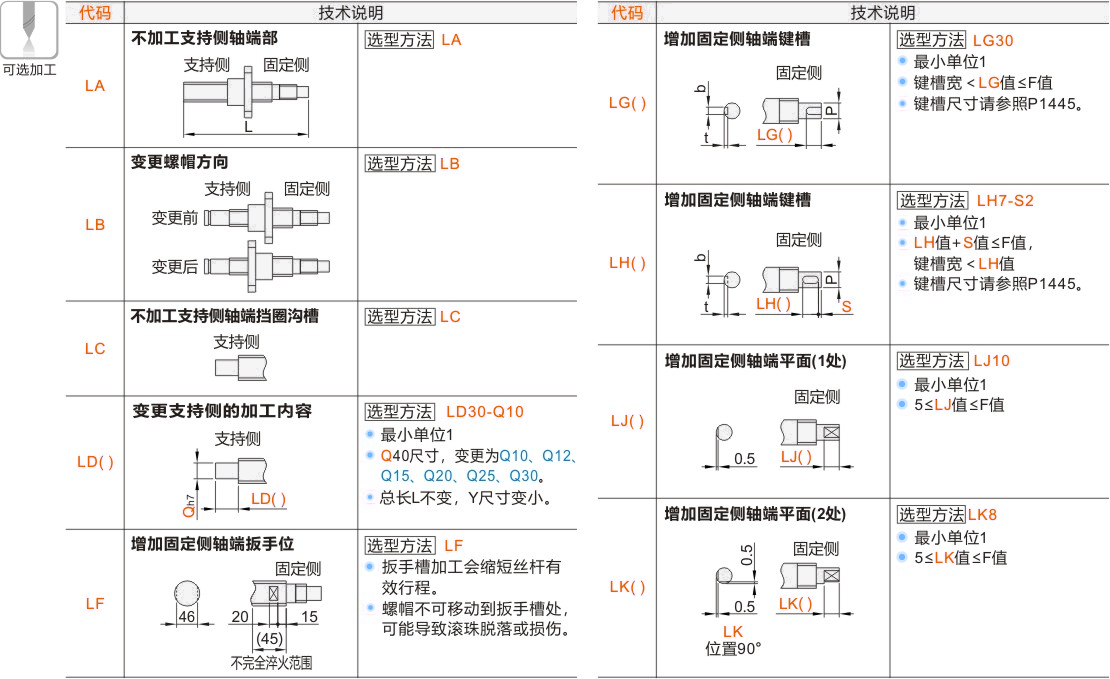

可选加工参数

产品名称

暂未上传文档资料
