直杆型开口销固定铰链销
图片仅供参考
收藏 分享

直杆型开口销固定铰链销

产品属性： 固定方式 开口销固定 镀层厚度 镀层厚度3~5μm 镀层硬度 镀层硬度850HV~ 肩部特征 无肩 轴径公差 公差固定 形状筛选 直杆铰链销 种类筛选 直杆铰链销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理附件 / 种类附件 / 材质
JT-GQXSD代码 / L尺寸选择型S45C—发黑2个
开口销		SUS304
(BLK31)
JT-GQXUD代码 / L尺寸指定型S45C—发黑2个
开口销		SUS304
(BLK31)
JT-GQXSU代码 / L尺寸选择型S45C40~45HRC发黑2个
开口销		SUS304
(BLK31)
JT-GQXUU代码 / L尺寸指定型S45C40~45HRC发黑2个
开口销		SUS304
(BLK31)
—代码 / L尺寸选择型S45C—无电解镀镍2个
开口销		SUS304
(BLK31)
JT-GQXUQ代码 / L尺寸指定型S45C—无电解镀镍2个
开口销		SUS304
(BLK31)
—代码 / L尺寸选择型S45C40~45HRC无电解镀镍2个
开口销		SUS304
(BLK31)
JT-GQXUF代码 / L尺寸指定型S45C40~45HRC无电解镀镍2个
开口销		SUS304
(BLK31)
—代码 / L尺寸选择型S45C40~45HRC 镀层硬度850HV~镀硬铬,镀层厚度3~5µm2个
开口销		SUS304
(BLK31)
JT-GQXUO代码 / L尺寸指定型S45C40~45HRC 镀层硬度850HV~镀硬铬,镀层厚度3~5µm2个
开口销		SUS304
(BLK31)
JT-GQXSX代码 / L尺寸选择型SUS304——2个
开口销		SUS304
(BLK31)
JT-GQXQD代码 / L尺寸指定型SUS304——2个
开口销		SUS304
(BLK31)
—代码 / L尺寸选择型SUS440C48~53HRC—2个
开口销		SUS304
(BLK31)
JT-GQXFD代码 / L尺寸指定型SUS440C48~53HRC—2个
开口销		SUS304
(BLK31)

工艺孔加工条件：4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

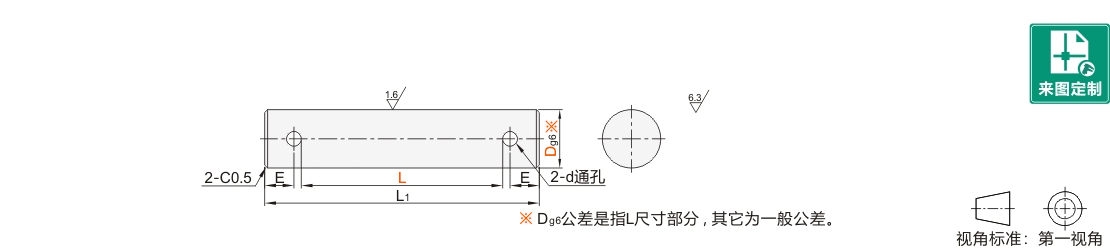

选型参数

L尺寸选择型

型号LL1Ed附件
开口销规格
代码D
JT-GQXSD
JT-GQXSU
JT-GQXSX		310 12 14 15 16 18 20L+4.820.80.8-L8
4L+62.511-L10
5L+7.231.21.2-L10
615 16 18 20 22 24 25 30L+8.63.51.61.6-L10
815 16 18 20 22 24 25 30 35 40 45 50L+10422-L12
10L+12.552.52.5-L15
12 22 24 25 30 35 40 45 50L+15.263.23.2-L20

L尺寸指定型

型号最小单位0.1L1Ed附件
开口销规格
代码DL
JT-GQXUD
JT-GQXUU
JT-GQXUQ
JT-GQXUF
JT-GQXUO
JT-GQXQD
JT-GQXFD		35.0~60.0L+4.820.80.8-L8
4L+62.511-L10
510.0~80.0L+7.231.21.2-L10
610.0~110.0L+8.63.51.61.6-L10
8L+10422-L12
1015.0~120.0L+12.552.52.5-L15
1215.0~200.0L+15.263.23.2-L20
1325.0~220.0L+18744-L20
14
15
164-L25
17
18
2030.0~220.0L+228.555-L35
22
25

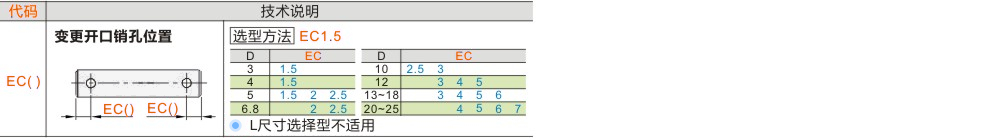

可选加工参数
产品名称
暂未上传文档资料
