外六角组合螺栓

图片仅供参考

外六角组合螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBGQU	粗牙	SUS304	一	A2-70	组合型 ● 带平垫圈、弹簧垫圈、螺母
JT-YBGQQ	粗牙	10B21(碳钢)	发黑	8.8	组合型 ● 带平垫圈、弹簧垫圈、螺母
JT-YBGQF	粗牙	Q195(碳钢)	镀蓝白锌	4.8	组合型 ● 带平垫圈、弹簧垫圈、螺母

使用标准：螺栓GB/T 5783(JT-YBGQU、JT-YBGQQ)、GB/T 30(JT-YBGQF)、平垫圈GB/T 97.1-2002、弹簧垫圈GB/T 93-1987、六角螺母GB/T 6170。
发货时配件均未安装在螺栓上。

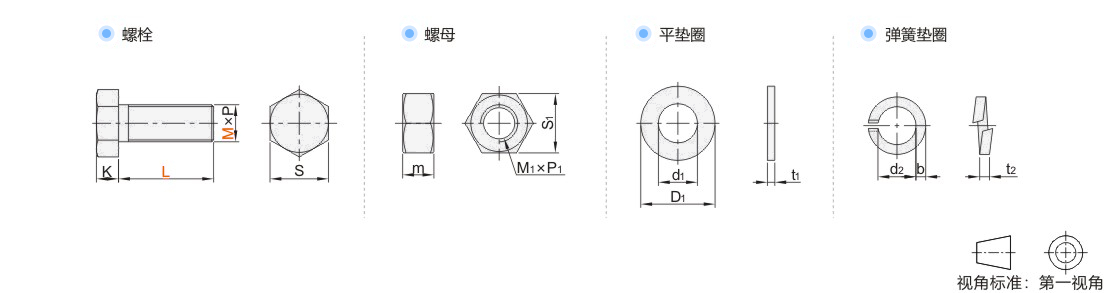

选型参数

选型表

型号		L	P 螺距	S		K
代码	M	L	P 螺距	max	min	max	min
(SUS304) JT-YBGQU	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90	1.5	16	15.73	6.58	6.22
(SUS304) JT-YBGQU	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90	1.75	18	17.73	7.68	7.32
(10B21) JT-YBGQQ	8	10 12 16 20 25 30 35 40 45 50 55 60 70 75 80	1.25	13	12.73	5.45	5.15
	10	12 20 25 30 35 40 45 50 55 60 70 80 90	1.5	16	15.73	6.58	6.22
	12	16 20 25 30 35 40 45 50 55 60 65 70 80 90	1.75	18	17.73	7.68	7.32
	14	25 30 35 40 45 50 55 60 65 70 80 90 100	2	21	20.67	8.98	8.62
	16	25 30 45 75 90	2	24	23.67	10.18	9.82
	18	35 40 45 55 65 90	2.5	27	26.67	11.715	11.285
	20	35 40 45 75	2.5	30	29.67	12.715	12.285
(Q195) JT-YBGQF	8	12 16 20 25 30 35 40 45 50 55 60 65 70 80	1.25	14	13.76	5.74	5.26
	10	16 20 25 30 35 40 45 50 55 60 65 70 80	1.5	17	16.76	7.29	6.71
	12	20 25 30 35 40 45 50 55 60 65 70 80	1.75	19	18.72	8.29	7.71
	14	30 35 40 45 50 55 60 65 70 80 90 100	2	22	21.72	9.29	8.71
	16	30 35 40 45 50 55 60 65 70 75 80 90 100	2	24	23.72	10.29	9.71
	18	40 50 60 70 80 90 100	2.5	27	26.72	12.35	11.65
	20	40 50 55 60 65 70 75 80 90 100	2.5	30	29.72	13.35	12.65

螺母/平垫圈/弹簧垫图尺寸表

M	螺母					平垫圈						弹簧垫圈
	M1×P1螺距	m		S1		d1		D1		t1		d2		b		t2
	M1×P1螺距	max	min	max	min	max	min	max	min	max	min	max	min	max	min	max	min
8	M8×1.25	6.8	6.44	13	12.73	8.62	8.4	16	15.57	1.8	1.4	8.68	8.1	2.2	2	2.2	2
10	M10×1.5	8.4	8.04	16	15.73	10.77	10.5	20	19.48	2.2	1.8	10.9	10.2	2.75	2.45	2.75	2.45
12	M12×1.75	10.8	10.37	18	17.73	13.27	13	24	23.48	2.7	2.3	12.9	12.2	3.25	2.95	3.25	2.95
14	M14×2	12.8	12.4	21	20.67	15.27	15	28	27.48	2.7	2.3	14.9	14.2	3.8	3.4	3.8	3.4
16	M16×2	14.8	14.1	24	23.67	17.27	17	30	29.48	3.3	2.7	16.9	16.2	4.3	3.9	4.3	3.9
18	M18×2.5	15.8	15.4	27	26.16	19.33	19	34	33.38			19.04	18.2	4.7	4.3	4.7	4.3
20	M20×2.5	18	16.9	30	29.16	21.33	21	37	36.38			21.04	20.2	5.2	4.8	5.2	4.8
