柱面滑动膜单滚轮外置滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVMX	ZDC	—	低驱动力 ● 圆形滑块
JT-HNVML	A6061	本色硬质阳极氧化	低驱动力 ● 圆形滑轨

特点：典型应用领域：
● 平滑运行 ● 农业机械
● 低安装空间 ● 车辆
● 滑动膜可有效的吸收偏载和冲击 ● 医疗技术
● 导轨上合理的位置，确保可靠性 ● 建筑立面
● 配合的导轨使用硬质阳极氧化铝 ● 包装工业
● 只需低驱动力 ● 家具
● 高性价比 ● 机器人
● 滚动加滑动 ● 机床门
● 单滚轮或双滚轮 ● 安全门
● 低噪音运行 ● 控制面板等

选型参数

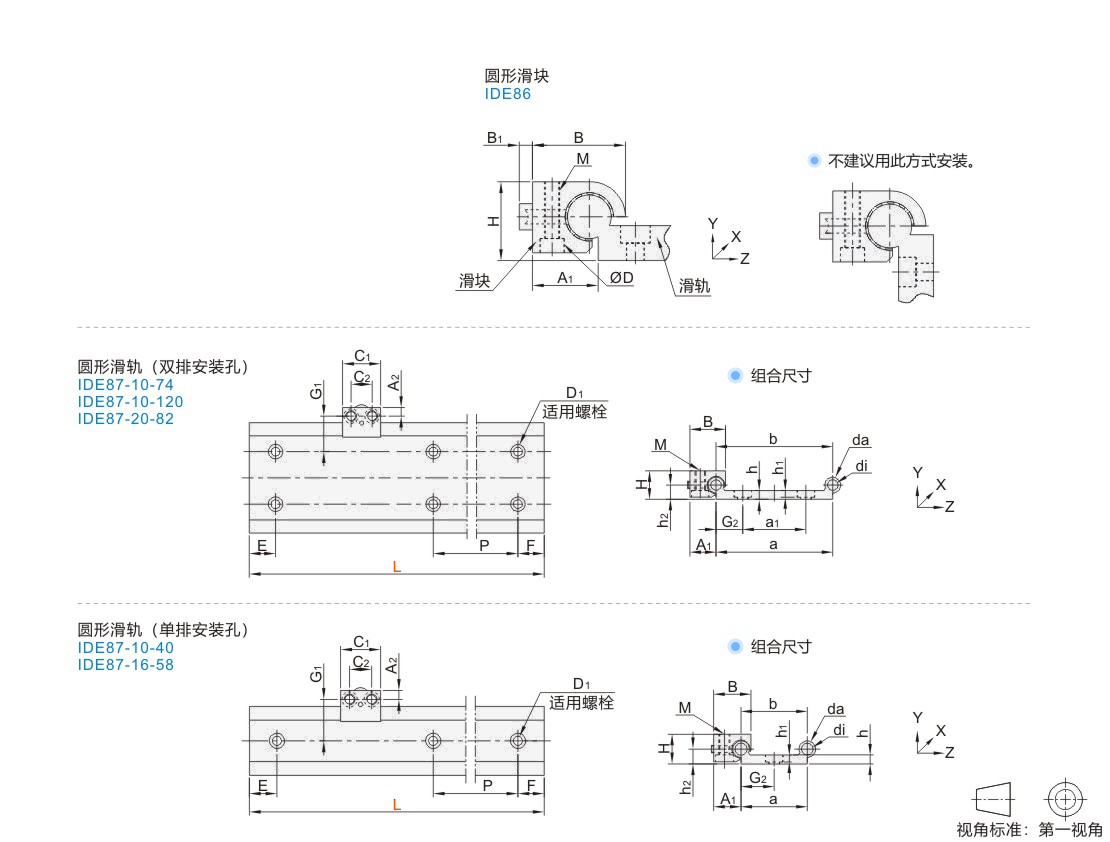

圆形滑块

型号		A1	A2	B	B1	C1	C2	H	M	D	Z轴方向摩擦系数(μ)	静态负载 Co(N)	最大动态载荷CZ+ 在总运行距离下(N)			F.V max (N.m/s)	参考重量 (kg/pcs)
代码	配合滑轨规格	A1	A2	B	B1	C1	C2	H	M	D	Z轴方向摩擦系数(μ)	静态负载 Co(N)	10km	100km	200km	F.V max (N.m/s)	参考重量 (kg/pcs)
JT-HNVMX	10	16.5	6.5	26	2.5	35	22	18	M6	9.4	<0.1	250	250	90	50	50	0.046
	16	25	9	34.5	5	48	30	27	M8	11		400	400	140	70	80	0.131
	20	30	9	42.5	6	52	34	36	M8	11		550	550	200	100	80	0.232

圆形滑轨

型号		轴心距	L 最小单位1	H	da	di	a	A1	b	h	h1	h2	G1	G2	a1	P	E		F
代码	配合滑块规格																min.	max.	min.	max.
代码	配合滑块规格																min.	max.	min.	max.	JT-HNVML	10	40	160~4000	18	10	—	40	16.5	40	5.5	5.5	9	30	20	—	120	20	79.5	20	79.5	M6	91000	5100	3600	590	1
74	74	74	27	17	40	388000	6100	9200	650	1.5
120	120	120	30	20	80	1303000	7100	20000	720	2.02
16	58	27	16	8	54	25	58	7.5	3.5	14	43	29	—	M8	367600	26100	9900	1900	1.96
20	82	36	20	10.2	74	30	82	9.5	4.5	20	38	21	40	M8	1080000	78700	21000	4000	3.3

N(安装孔数)/E(螺钉中心孔至端面距离)

P	L (滑轨长度)	N (安装孔数)	E/F	P	L (滑轨长度)	N (安装孔数)	E/F
P	L (滑轨长度)	N (安装孔数)	E/F	P	L (滑轨长度)	N (安装孔数)	E/F	120	160～279	2	E/F=[L-(N-1)×120]/2	120	2200～2319	19	E/F=[L-(N-1)×120]/2
280～399	3	2320～2439	20
400～519	4	2440～2559	21
520～639	5	2560～2679	22
640～759	6	2680～2799	23
760～879	7	2800～2919	24
880～999	8	2920～3039	25
1000～1119	9	3040～3159	26
1120～1239	10	3160～3279	27
1240～1359	11	3280～3399	28
1360～1479	12	3400～3519	29
1480～1599	13	3520～3639	30
1600～1719	14	3640～3759	31
1720～1839	15	3760～3879	32
1840～1959	16	3880～3999	33
1960～2079	17	4000	34
2080～2199	18	/
