30度梯形丝杠方型支座
图片仅供参考
收藏 分享

30度梯形丝杠方型支座

产品属性： 形状 方形 种类筛选 30度梯形丝杠用支座
产品型号： 请点击左侧选项进行选型

单件

代码销售
方式		适用位置显示器材质
表面
处理		适用配件类型
JT-VIQASD单件—S45C发黑JT-VIQASX支座固定侧
JT-VIQASU单件—S45C发黑—支座支持侧
JT-VIQASX单件适用小型数字式位置显示器S45C发黑JT-VIQASD防转动固定件

套装

代码
销售
方式
类型
适用位置显示器
套装构成零件
套件发货
附带发货
支座固定侧防转动固定件支座支持侧
JT-VIQADU套装支座固定侧+防转动固定件适用小型数字式位置显示器JT-VIQASDJT-VIQASX—
JT-VIQAQS支座固定侧+支座支持侧——JT-VIQASU
JT-VIQAQU支座固定侧+支座支持侧
+防转动固定件		适用小型数字式位置显示器JT-VIQASX

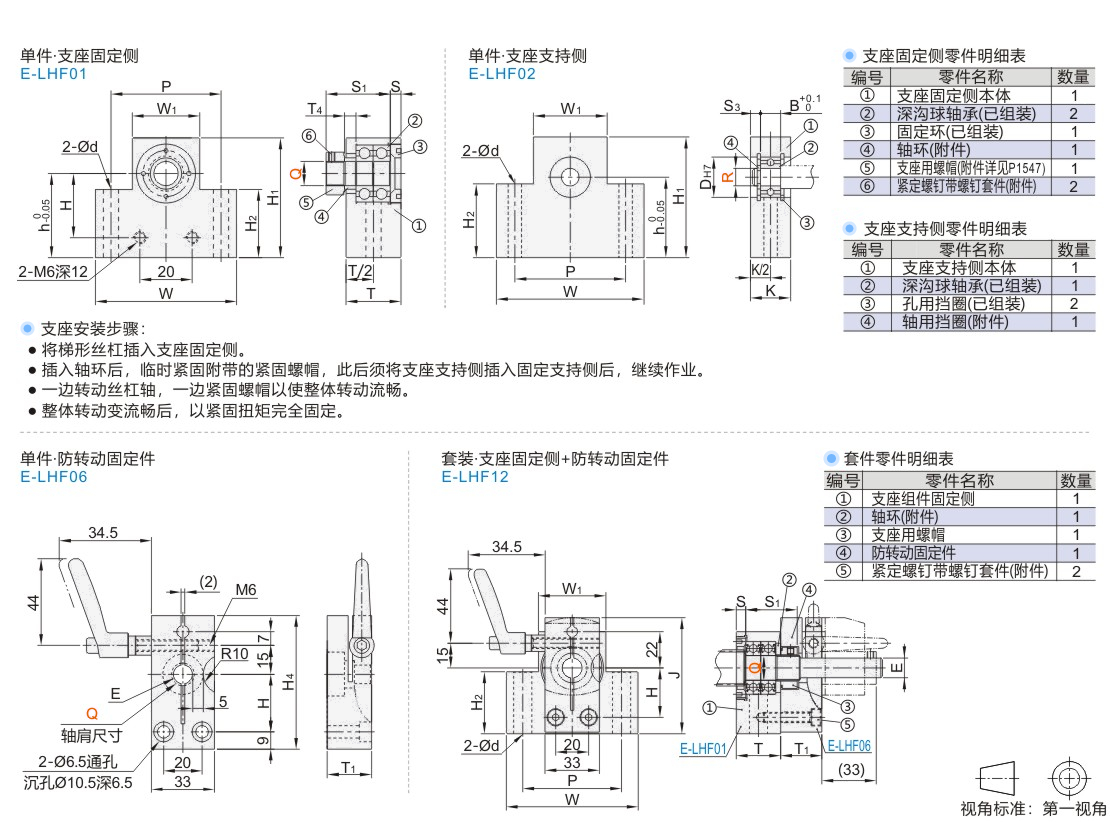

选型参数

单件·支座固定侧

型号dH
H1
H2
h
P
TT4
S
S1W
W1
紧固螺帽
紧固螺帽扭矩
(N·CM)
代码Q
JT-VIQASD86.62047353038223523.55125LEB81-M8480
109255234355224276936LEB81-M10920
1230573940LEB81-M121360
15116160276297941LEB81-M152340

单件·支座支持侧

型号BD
d
W
H1
H2
hK
P
W1
S3
轴承型号
孔用挡圈
轴用挡圈
代码R
JT-VIQASU87226.6514735302038256.5608ZZTBP21-22TBP11-5
10826969523435523666000ZZTBP21-26TBP01-10
12285739406001ZZTBP21-28TBP01-12
1593211796160415.56002ZZTBP21-32TBP01-15

单件·防转动固定件

型号EHH4
T1使用把手
代码Q
JT-VIQASX862058.522HAD36-M6-L32-J
1082563.523
12103068.5
151225

套装

型号
dEH
H2
JP
T1S
S1
T
W
W1
紧固螺帽
紧固螺帽
扭矩(N·CM)
使用把手
(仅JT-VIQADU/JT-VIQAQU)
轴承
型号
容许轴向
负载(N)
代码Q
支座固定侧+防转动固定件
JT-VIQADU

支座固定侧+支座支持侧
JT-VIQAQS

支座固定侧+支座支持侧+防转动固定件
JT-VIQAQU		86.66203558.53822523.5225125LEB81-M8480HAD36-M6-L32-J608ZZ1300
1098253463.5522327246936LEB81-M109206000ZZ2300
1210303968.5LEB81-M1213606001ZZ2600
1511126025629277941LEB81-M1523406002ZZ2900

支座固定侧附件尺寸表

Q紧固螺帽轴环尺寸
M(细牙)适用扳手尺寸内径外径厚度
8M8×1.0148123
10M10×1.0171014.4
12M12×1.0191220.5
15M15×1.022152.5
