星形把手五角型内外螺纹

图片仅供参考

星形把手五角型内外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBYDD	ABS	Q235	镀锌	五角把手 ● 外螺纹型
JT-QBYDX	ABS	黄铜	—	五角把手 ● 内螺纹型
JT-QBYDL	SUS316	SUS316	电解研磨	五角把手 ● 内螺纹型

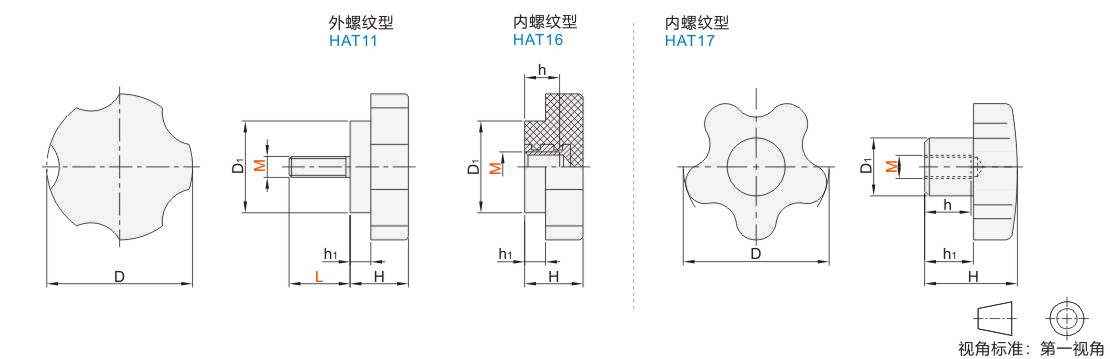

选型参数

外螺纹型

型号			L	D	D1	H	h1	参考重量 (kg/pcs)
代码	M		L	D	D1	H	h1	参考重量 (kg/pcs)
JT-QBYDD	5		10 20	35	22	14	5	0.01
	6		20 30	35	22	14	5	0.01
	8		30 40	42	26	16	6	0.03
	10		30 40	45	32	17	6	0.04

内螺纹型

型号				D			D1	H	h		h1		参考重量 (kg/pcs)
代码		M		D			D1	H	h		h1		参考重量 (kg/pcs)
JT-QBYDX		5		35			22	17	8.5		5		0.01
		6		35			22	17	8.5		5		0.01
		8		42			26	18	10		6		0.02
		10		45			32	20	12		6		0.02

内螺纹型

型号		D	D1		H		h	h1	参考重量 (kg/pcs)
代码	M	D	D1		H		h	h1	参考重量 (kg/pcs)
JT-QBYDL	5	32	13		22		10	11	0.JT-VMPSLCSFZMPNZFZ
	6	40	16		25		12	13	0.15
	8	50	20		32		15	16	0.22
	10	63	25		40		20	21	0.43
