内六角平圆头组合螺钉

图片仅供参考

内六角平圆头组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBGSG	粗牙	SUS304	一	A2-70	组合型 ● 带平垫圈、弹簧垫圈

选型参数

选型表

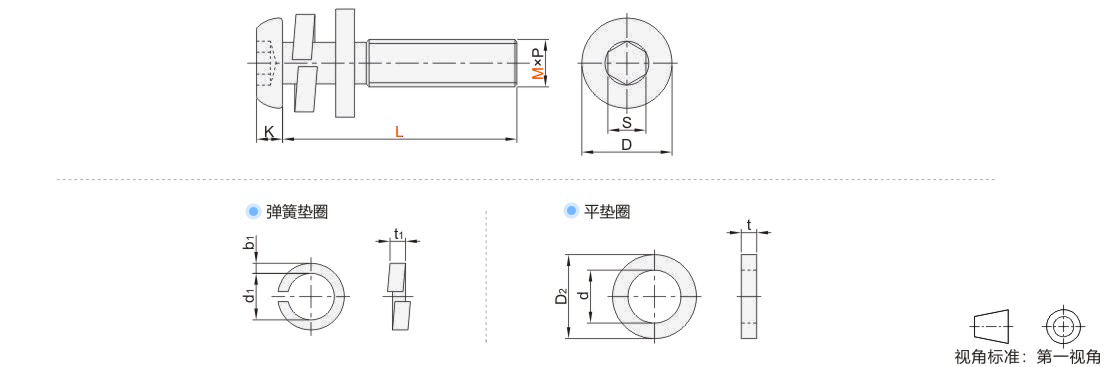

型号		L	P 螺距	D		K		S		弹簧垫圈						平垫圈
代码	M	L	P 螺距	max	min	max	min	max	min	d1max	d1min	b1max	b1min	t1max	t1min	dmax	dmin	D2max	D2min	tmax	tmin
JT-YBGSG	3	6 8 10 12 16 18 20 25 30	0.5	5.7	5.4	1.65	1.4	2.08	2.02	2.83	2.69	1.3	1.1	0.9	0.7	2.83	2.73	7	6.64	0.55	0.45
	4	6 8 10 12 16 18 20 25 30 35 40	0.7	7.6	7.24	2.2	1.95	2.58	2.52	3.78	3.6	1.6	1.4	1.2	1	3.78	3.66	9	8.64	0.9	0.7
	5	8 10 12 16 18 20 25 30 35 40 45 50	0.8	9.5	9.14	2.75	2.5	3.08	3.02	4.754	4.45	2.1	1.9	1.4	13	4.75	4.57	10	9.64	1.1	0.9
	6	10 12 16 18 20 25 30 35 40 45 50	1	10.5	10.JT-VMPSLCSFZMPNZFZ	3.3	3	4.095	4.02	5.71	5.41	2.65	2.35	1.7	1.5	5.71	5.53	12	11.57	1.8	1.4
	8	12 16 18 20 25 30 35 40 45 50	1.25	14	13.57	4.4	4.1	5.14	5.02	7.64	7.28	3.15	2.85	2.1	1.9	7.64	7.42	16	15.57	2.2	1.8
