直杆固定手柄

图片仅供参考

直杆固定手柄

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

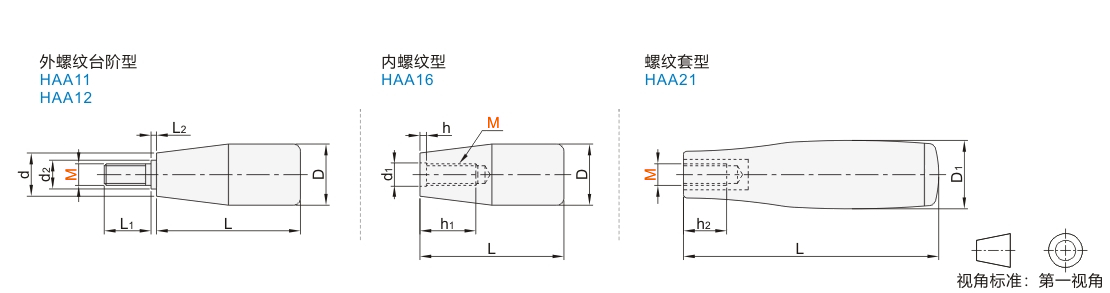

代码	握柄部 / 材质	握柄部 / 颜色	螺杆/螺纹套 / 材质	螺杆/螺纹套 / 表面处理	类型
JT-QBBDD	PF	黑色	1215MS	镀锌	外螺纹台阶型
JT-QBBDU	PF	黑色	SUS303	—	外螺纹台阶型
JT-QBBDX	PF	黑色	—	—	内螺纹型
JT-QBBUD	PA6	黑色	S45C	镀锌	螺纹套型

选型参数

选型表

型号		L		L1	L2	h	h1	h2	D	D1	d	d1	d2	参考重量(kg/pcs)
代码	M	其余	适用JT-QBBUD	L1	L2	h	h1	h2	D	D1	d	d1	d2	JT-QBBDD/JT-QBBDU	JT-QBBDX	JT-QBBUD
JT-QBBDD JT-QBBDU JT-QBBDX JT-QBBUD	6	40	65	13	1	3	20	12	18	19	13.5	6.5	8	0.016	0.010	0.030
	8	50	80	16	2	4.5	26	16	21	24	17	8.5	11	0.032	0.200	0.040
	10	65	80	20	2	5	33	20	25	24	20	10.5	13	0.061	0.037	0.045
	12	85	95	25	2.5	5	40	24	28	28	21	12.5	16	0.100	0.061	0.065
