检查夹具用无肩型衬套
图片仅供参考
收藏 分享

检查夹具用无肩型衬套

产品属性： 导入表面形状 圆形 种类筛选 检查夹具用衬套
产品型号： 请点击左侧选项进行选型

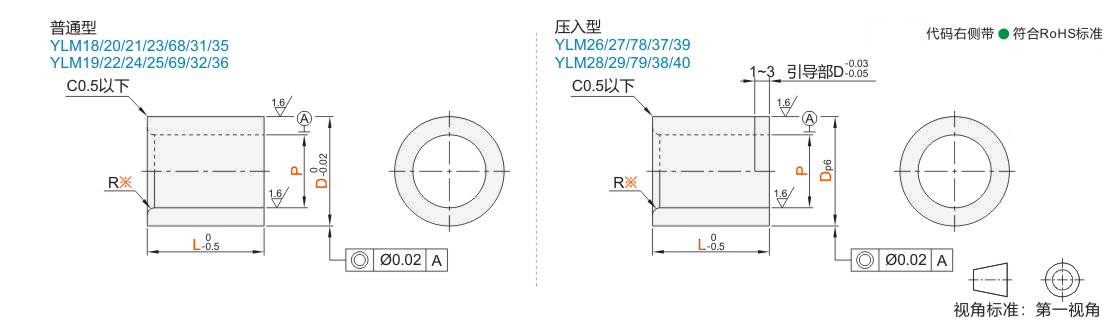

代码代码分类P公差材质硬度表面处理类型
JT-RIGDM●普通型
(D0~-0.02)		+0.03
+0.01		SKS93
淬火硬度50～60HRC—P、L尺寸选择型
—压入型
(Dp6)		+0.03
+0.01		SKS93
淬火硬度50～60HRC—P、L尺寸选择型
JT-RIGUS●普通型
(D0~-0.02)		+0.03
+0.01		SKS93
——P、L尺寸指定型
—压入型
(Dp6)		+0.03
+0.01		SKS93
——P、L尺寸指定型
JT-RIGUD●普通型
(D0~-0.02)		+0.03
+0.01		SKS93
淬火硬度50～60HRC—P、L尺寸指定型
JT-RIGUX●压入型
(Dp6)		+0.03
+0.01		SKS93
淬火硬度50～60HRC—P、L尺寸指定型
JT-RIGUQ●普通型
(D0~-0.02)		+0.03
+0.01		SKS93
淬火硬度50～60HRC无电解镀镍P、L尺寸指定型
JT-RIGUL●压入型
(Dp6)		+0.03
+0.01		SKS93
淬火硬度50～60HRC无电解镀镍P、L尺寸指定型
JT-RIGXM普通型
(D0~-0.02)		+0.03
+0.01		SKS93
淬火硬度50~60HRC，镀层硬度850HV~镀硬铬，镀层厚度3~5μmP、L尺寸指定型
JT-RIGLM压入型
(Dp6)		+0.03
+0.01		SKS93
淬火硬度50~60HRC，镀层硬度850HV~镀硬铬，镀层厚度3~5μmP、L尺寸指定型
JT-RIGQO●普通型
(D0~-0.02)		+0.03
+0.01		SUS304——P、L尺寸指定型
JT-RIGQL●压入型
(Dp6)		+0.03
+0.01		SUS304——P、L尺寸指定型
JT-RIGQD●普通型
(D0~-0.02)		+0.03
+0.01		SUS440C淬火硬度48～53HRC—P、L尺寸指定型
JT-RIGQG●压入型
(Dp6)		+0.03
+0.01		SUS440C淬火硬度48～53HRC—P、L尺寸指定型
JT-RIGDG●普通型
(D0~-0.02)		H7SKS93淬火硬度50～60HRC—P、L尺寸选择型
—压入型
(Dp6)		H7SKS93淬火硬度50～60HRC—P、L尺寸选择型
JT-RIGUF●普通型
(D0~-0.02)		H7SKS93——P、L尺寸指定型
—压入型
(Dp6)		H7SKS93——P、L尺寸指定型
JT-RIGUU●普通型
(D0~-0.02)		H7SKS93淬火硬度50～60HRC—P、L尺寸指定型
JT-RIGUM●压入型
(Dp6)		H7SKS93淬火硬度50～60HRC—P、L尺寸指定型
JT-RIGUO●普通型
(D0~-0.02)		H7SKS93淬火硬度50～60HRC无电解镀镍P、L尺寸指定型
JT-RIGUG●压入型
(Dp6)		H7SKS93淬火硬度50～60HRC无电解镀镍P、L尺寸指定型
JT-RIGXG普通型
(D0~-0.02)		H7SKS93淬火硬度50~60HRC，镀层硬度850HV~镀硬铬，镀层厚度3~5μmP、L尺寸指定型
JT-RIGLG压入型
(Dp6)		H7SKS93淬火硬度50~60HRC，镀层硬度850HV~镀硬铬，镀层厚度3~5μmP、L尺寸指定型
JT-RIGQX●普通型
(D0~-0.02)		H7SUS304——P、L尺寸指定型
JT-RIGQM●压入型
(Dp6)		H7SUS304——P、L尺寸指定型
JT-RIGQU●普通型
(D0~-0.02)		H7SUS440C淬火硬度48～53HRC—P、L尺寸指定型
JT-RIGFS●压入型
(Dp6)		H7SUS440C淬火硬度48～53HRC—P、L尺寸指定型
PH7
2.00~3.00+0.010
0
3.01~6.00+0.012
0
6.01~10.00+0.015
0
10.01~18.00+0.018
0
18.01~30.00+0.021
0
30.01~32.00+0.025
0


镀硬铬表面处理内径和内孔无法镀上镀层。
※ 壁厚为2mm以下(D-P)/2≤2时，R为0.5。

选型参数

 选型表

型号PLR
代码D

普通型·P(+0.03/+0.01)·P、L尺寸选择型
JT-RIGDM		103101.0
410 15
510 15
610 150.5
8 15
126 152.0
8 15 200.5
10 15
1610 15 202.0
12 15 200.5
普通型·P(H7)·P、L尺寸
选择型
JT-RIGDG		10410 151.0
5 15
6 150.5
126 152.0
8 15 200.5
168 202.0
10 15 20
12 20 250.5

普通型/压入型·P、L尺寸指定型

型号最小单位0.01最小单位1R
代码DPL
普通型 压入型
JT-RIGUS JT-RIGUX
JT-RIGUD JT-RIGUL
JT-RIGUU JT-RIGUM
JT-RIGUQ JT-RIGUG
JT-RIGUF JT-RIGQL
JT-RIGUO JT-RIGQM
JT-RIGQD JT-RIGQG
JT-RIGQU JT-RIGFS
JT-RIGQO JT-RIGQX
JT-RIGXM JT-RIGXG
JT-RIGLM JT-RIGLG		82.00~6.005~40
P<5时，L≤P×4
P≥5时，L≤P×3		1.0
102.00~8.00
124.00~10.002.0
168.00~14.00
2010.00~18.00
2515.00~23.00
3020.00~27.00
3525.00~32.00

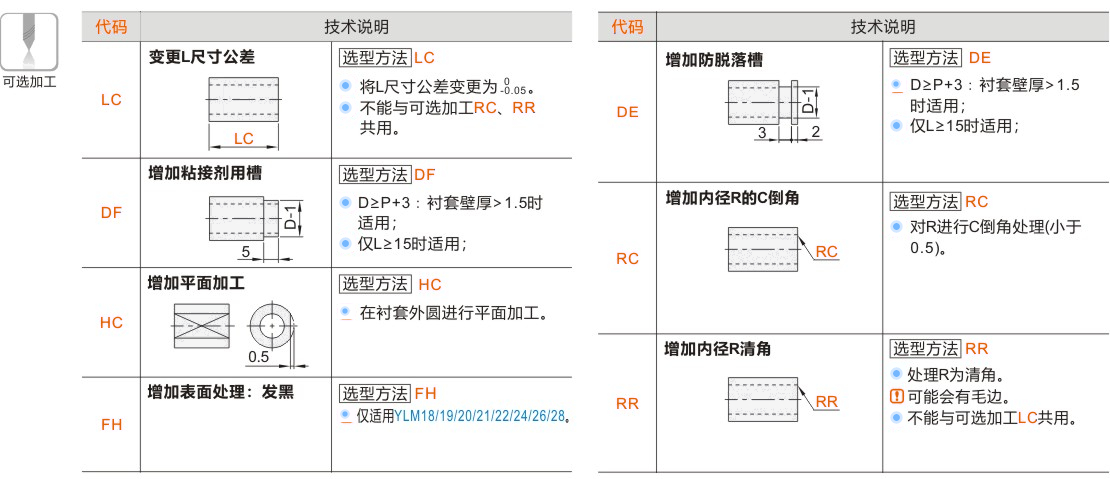

可选加工参数
产品名称
暂未上传文档资料
