代码参数

材质

类型

螺纹旋向

表面处理

配合形式

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

50~2000/0.5

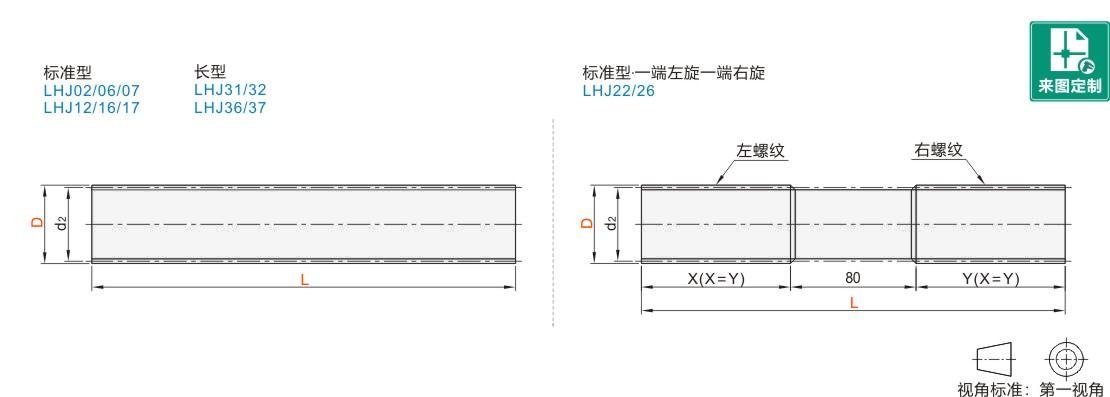

梯形丝杠直杆全螺纹加长型

图片仅供参考

梯形丝杠直杆全螺纹加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	配合形式	材质	表面处理	类型
JT-IQLSU	左旋	标准型	S45C	发黑	直杆型 ● 标准型
JT-IQLSX	左旋	标准型	SUS303	—	直杆型 ● 标准型
JT-IQLSL	左旋	通配型	S45C	发黑	直杆型 ● 标准型
JT-IQLDU	右旋	标准型	S45C	发黑	直杆型 ● 标准型
JT-IQLDX	右旋	标准型	SUS303	—	直杆型 ● 标准型
JT-IQLDL	右旋	通配型	S45C	发黑	直杆型 ● 标准型
JT-IQLUU	一端左旋一端右旋	标准型	S45C	发黑	直杆型 ● 标准型
JT-IQLUX	一端左旋一端右旋	标准型	SUS303	—	直杆型 ● 标准型
JT-IQLQD	左旋	标准型	S45C	发黑	直杆型 ● 长型
JT-IQLQX	左旋	标准型	SUS303	—	直杆型 ● 长型
JT-IQLQU	右旋	标准型	S45C	发黑	直杆型 ● 长型
JT-IQLQL	右旋	标准型	SUS303	—	直杆型 ● 长型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

丝杠端部存在工艺孔。

JT-IQLQD/JT-IQLQU/JT-IQLQX/JT-IQLQL的L尺寸公差：0~+5。

选型参数

选型表

型号												JT-IQLSU/JT-IQLSX/JT-IQLSL JT-IQLDU/JT-IQLDX/JT-IQLDL JT-IQLUU/JT-IQLUX									JT-IQLQD/JT-IQLQU JT-IQLQX/JT-IQLQL								螺距 P									有效直径 d2						螺纹牙根直径 (min)						螺纹升角
代码					D							L最小单位0.5									L最小单位100								螺距 P									有效直径 d2						螺纹牙根直径 (min)						螺纹升角
标准型 JT-IQLSU JT-IQLSX JT-IQLSL JT-IQLDU JT-IQLDX JT-IQLDL JT-IQLUU JT-IQLUX 长型 JT-IQLQD JT-IQLQU JT-IQLQX JT-IQLQL					(8)							50~500									—								1.5									7.25						5.9						3°46´
					10							70~1000																	2									9						7.2						4°03´
					12																								2									11						9.2						3°19´
					14																								3									12.5						10.1						4°22´
					16							80~1200									700~2000								3									14.5						12.1						3°46´
					18							120~1200																	4									16						13.1						4°33´
					20																								4									18						15.1						4°03´
					22																								5									19.5						16.1						4°40´
					25																																	22.5						19						4°03´
					28																																	25.5						22						3°34´
					32							150~1200																	6									29						24.5						3°46´
					36																																	33						28.5						3°19´
					40																																	37						32.5						2°57´
					(50)							200~1200									—								8									46						40.4						3°10´

( )内的规格不适用JT-IQLSL/JT-IQLDL通配型。

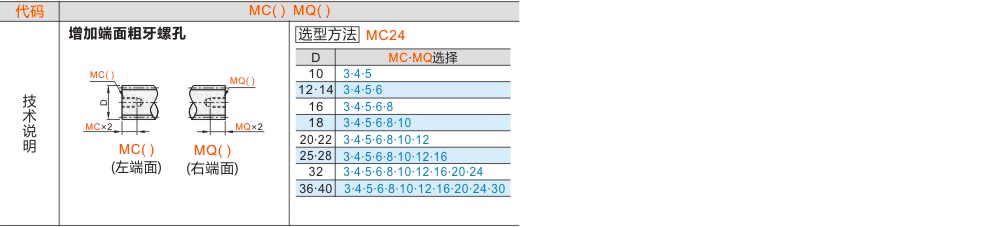

可选加工参数
