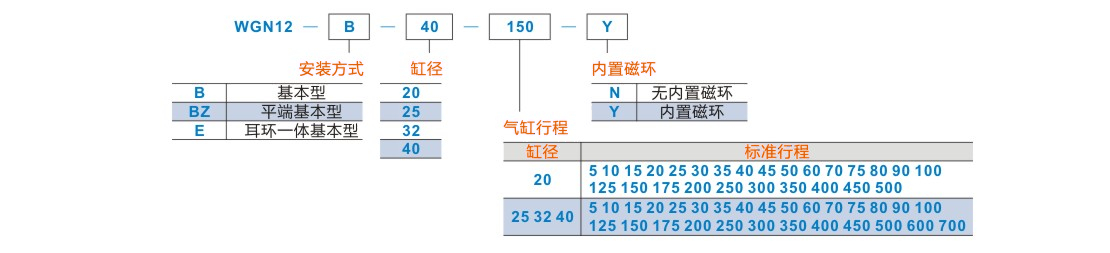

选型参数

安装方式 *

缸径 *

气缸行程 *

内置磁环 *

笔型气缸单杆双作用

图片仅供参考

笔型气缸单杆双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径	动作方式	使用流体	最高使用压力	最低使用压力	环境及流体温度	给油	使用活塞速度	缓冲	行程长度误差	接管口径
20	单杆双作用	空气	1.0MPa	0.05MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1.4 0	Rc1/8
25	单杆双作用	空气	1.0MPa	0.05MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1.4 0	Rc1/8
32	单杆双作用	空气	1.0MPa	0.05MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1.4 0	Rc1/8
40	单杆双作用	空气	1.0MPa	0.05MPa	无磁性开关：-10~70℃; 带磁性开关：-10~60℃(未冻结时)	不要(不给油)	50~750mm/s	垫缓冲	+1.4 0	Rc1/4

主要零件及材质表

序号	名称	材质
1	活塞杆	S45C
2	六角螺母1	碳钢
3	活塞杆密封圈	TPU(40缸径为NBR)
4	六角螺母2	碳钢
5	铜套	粉末冶金
6	前端盖	6061
7	减震垫	NBR
8	缸体	SUS304
9	活塞	6061
10	活塞密封圈	TPU
11	磁环	NBR(仅内置磁环有)
12	耐磨环	POM
13	后端盖	6061
14	铜套2	粉末冶金(仅耳环一体基本型有)

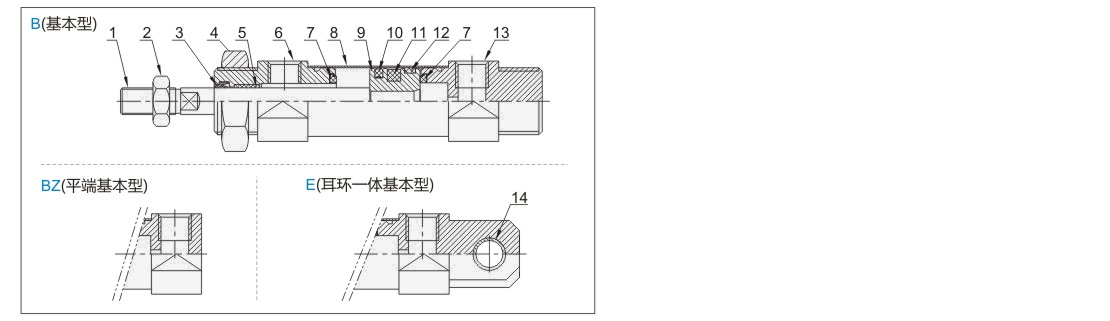

内部结构图

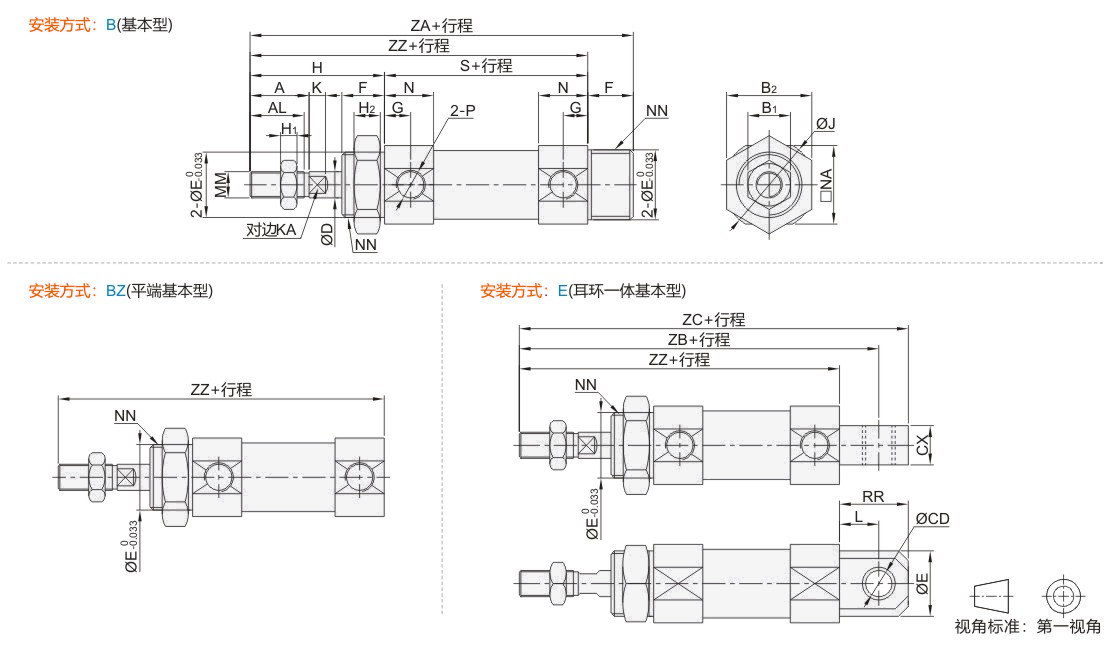

缸径	A	AL	KA	B1	B2	D	E	F	G	H	H1	H2	J	K	MM	N	NA	NN	P	S	ZZ	基本型	耳环一体基本型
缸径	A	AL	KA	B1	B2	D	E	F	G	H	H1	H2	J	K	MM	N	NA	NN	P	S	ZZ	ZA	CD	CX	L	RR	ZB	ZC
20	18	17	6	13	26	8	20	13	8	41	5	8	28	5	M8x1.25	15	24	M20×1.5	Rc1/8	62	103	116	8	12	12	21	115	124
25	22	20	8	17	32	10	26			45	6		33.5	5.5	M10×1.25		30	M26×1.5		62	107	120	8	12	12	21	119	128
32	22	20	10	17	32	12	26			45	6		37.5	5.5	M10×1.25		34.5	M26×1.5		64	109	122	10	20	15	27	124	136
40	24	21	12	22	41	14	32	16	11	50	8	10	46.5	7	M14×x1.5	21.5	42.5	M32×2	Rc1/4	88	138	154	10	20	15	27	153	165
