快插式直通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

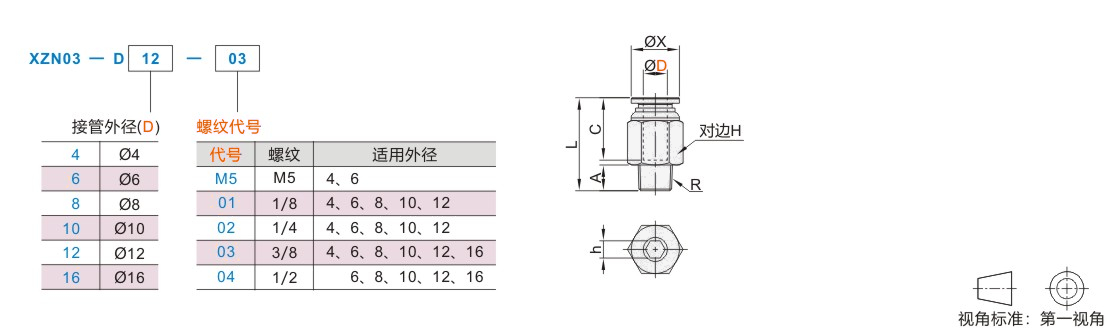

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	C	H	h	L	R	X	节流孔径	重量(g)
JT-TWZSQ	4	M5	4	14.9	10	2	21.1	M5	10	2	6.2
JT-TWZSQ	4	01	7.5	14.9	10	3	20.1	R1/8	10	3	6.5
JT-TWZSQ	4	02	9.5	14.9	14	3	18.2	R1/4	10	3	12.2
JT-TWZSQ	4	03	10.5	14.9	17	3	19.7	R3/8	10	3	22.1
JT-TWZSQ	6	M5	4	16	12	2	22.2	M5	12	2	8.5
JT-TWZSQ	6	01	7.5	16	12	4	20.7	R1/8	12	4	6.9
JT-TWZSQ	6	02	9.5	16	14	4	22.5	R1/4	12	4	13.5
JT-TWZSQ	6	03	10.5	16	17	4	20.5	R3/8	12	4	20.7
JT-TWZSQ	6	04	13.5	16	21	4	24.5	R1/2	12	4	39.8
JT-TWZSQ	8	01	7.5	18.2	14	5	27.1	R1/8	14	5	13.2
JT-TWZSQ	8	02	9.5	18.2	14	6	24.6	R1/4	14	6	12.2
JT-TWZSQ	8	03	10.5	18.2	17	6	22.2	R3/8	14	6	19.8
JT-TWZSQ	8	04	13.5	18.2	21	6	25.6	R1/2	14	6	39.1
JT-TWZSQ	10	01	7.5	20.4	17	5	29.7	R1/8	17	5	20.1
JT-TWZSQ	10	02	9.5	20.4	17	6	31	R1/4	17	6	22.1
JT-TWZSQ	10	03	10.5	20.4	17	8	27	R3/8	17	8	19.6
JT-TWZSQ	10	04	13.5	20.4	21	8	25.4	R1/2	17	8	33.2
JT-TWZSQ	12	01	7.5	22.8	21	5	31.7	R1/8	20	5	26
JT-TWZSQ	12	02	9.5	22.8	21	6	33.7	R1/4	20	6	29.7
JT-TWZSQ	12	03	10.5	22.8	21	8	29.7	R3/8	20	8	28.3
JT-TWZSQ	12	04	13.5	22.8	21	8	32.7	R1/2	20	8	40.8
JT-TWZSQ	16	03	11	25	24	8	38.1	R3/8	23.5	8	44.6
JT-TWZSQ	16	04	13.2	25	24	10	35.1	R1/2	23.5	10	43.1
