选型参数

丝杠轴径 *

导程 *

长度L(mm) *

60~250/1

压轧滚珠丝杠标准螺帽型 C7

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMBFG	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

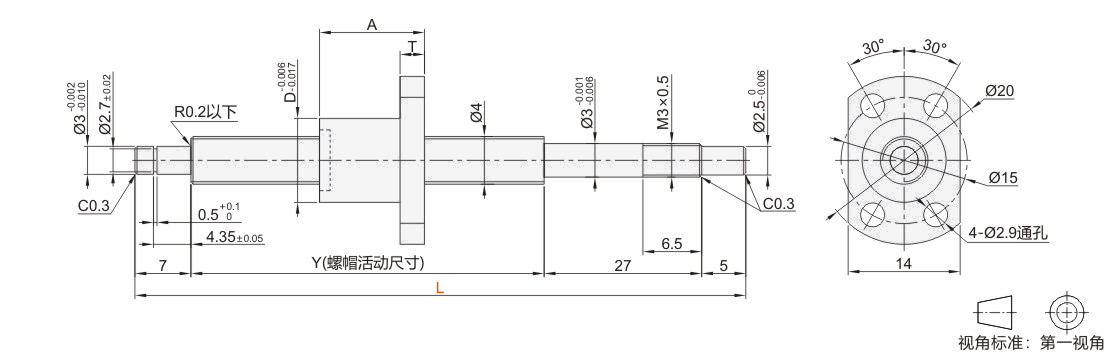

型号											最小单位1 L					Y			D					A				T				滚珠直径				螺母环圈数					螺纹旋向			基本额定负载
代码					丝杠轴径			导程			最小单位1 L					Y			D					A				T				滚珠直径				螺母环圈数					螺纹旋向			C(动)kN				Co(静)kN
JT-IMBFG					4			1			60 ~250					L-39			10					12				3				0.8				4					右旋			0.56				0.79

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMBFG	4	1	圆法兰	—	JT-IVXDD-4(详情请在怡合达网站搜索查看)
JT-IMBFG	4	1	方形	—	JT-IVXQD-4(详情请在怡合达网站搜索查看)

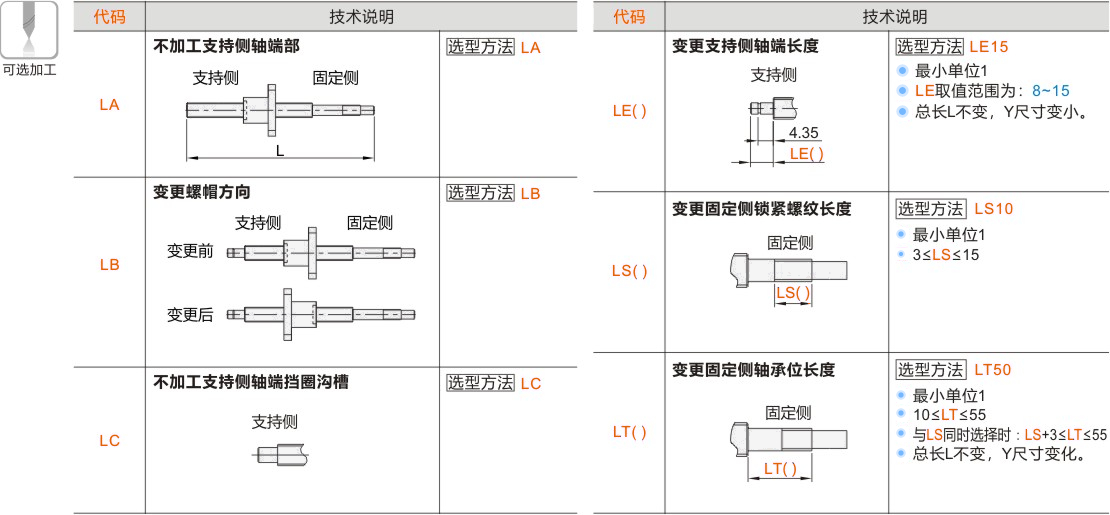

可选加工参数
