双列全滚针随动器

图片仅供参考

双列全滚针随动器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	材质	类型
JT-XFEDD	P0	SUJ2	标准型 ● 全滚子带内圈型 ● 圆柱型
JT-XFEDX	P0	SUJ2	标准型 ● 全滚子带内圈型 ● 球面型

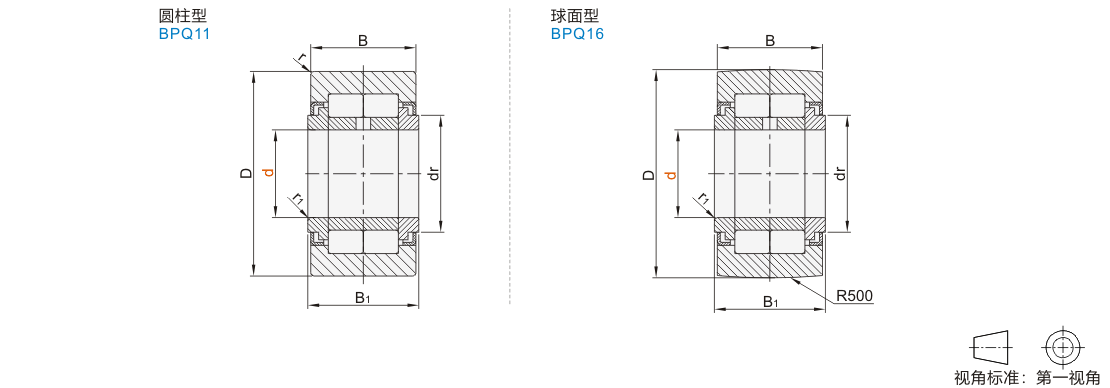

圆柱型D公差：

D	公差
35~50	0 -0.011
51~80	0 -0.013
81~110	0 -0.015

球面型D公差:	0 -0.05

工作温度-20~120℃，连续使用建议100℃以下。

不承诺品牌。

选型参数

选型表

型号			dr	D	B	B1	r (min)	r1 (min)	基本额定负载(KN)		最大静态容许负载(KN)	极限转速 (rpm)	重量 (g)
代码	d		dr	D	B	B1	r (min)	r1 (min)	Cr(动)	Cor(静)	最大静态容许负载(KN)	极限转速 (rpm)	重量 (g)
圆柱型 JT-XFEDD 球面型 JT-XFEDX	15	0 -0.008	20	35	18	19	0.6	0.3	18.72	21.84	9.44	3840	100
	15A		20	42	18	19	0.6		18.72	21.84	21.84	3840	160
	17		22	40	20	21	1		20.16	24.72	16.24	3360	147
	17A		22	47	20	21			20.16	24.72	24.72	3360	222
	20	0 -0.010	27	47	24	25			31.12	39.2	21.76	2880	245
	20A		27	52					31.12	39.2	39.2	2880	321
	25		31	52					34.48	46.48	24	2304	281
	25A		31	62					34.48	46.48	46.48	2304	450
	30		38	62	28	29			46.56	60.24	28.16	1920	466
	30A		38	72					46.56	60.24	60.24	1920	697
	35	0 -0.012	44	72				0.6	51.12	71.04	45.6	1600	630
	35A		44	80					51.12	71.04	71.04	1600	840
	40		49	80	30	32			69.2	97.6	60.24	1440	817
	40A		49	90					69.2	97.6	97.6	1440	1130
	45		53	85					73.2	108	62.96	1280	883
	45A		53	100					73.2	108	110.4	1280	1400
	50		58	90					77.04	118.4	65.68	1152	950
	50A		58	110					77.04	118.4	118.4	1152	1690

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
