圆形拉手后装固定型

图片仅供参考

圆形拉手后装固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理/颜色	类型
JT-TBLSD	SUM22L或 SUM24L	镀铬	带垫圈型 ● A型
JT-TBLDX	SUM22L或 SUM24L	镀铬	带垫圈型 ● B型
JT-TBLSU	SUM22L或 SUM24L	黑色电泳	带垫圈型 ● —
JT-TBLSX	SUS304	镜面抛光	带垫圈型 ● —
JT-TBLSL	SUS304	滚磨抛光	带垫圈型 ● —
JT-TBLDD	A6063	抛光	带垫圈型 ● —
JT-TBLDU	A6063	本色喷砂阳极氧化	带垫圈型 ● —
JT-TBLDQ	A6063	喷塑(黑色亚光)	带垫圈型 ● —

选型参数

选型表

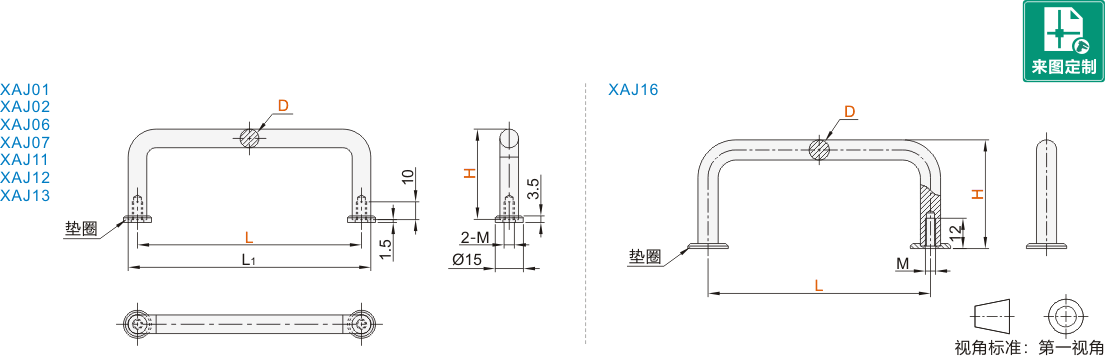

型号				L			H			垫圈材质选择					L1		M			容许负荷（N）					参考重量(kg/pcs)
代码		D		L			H			垫圈材质选择					L1		M			容许负荷（N）					JT-TBLSD/JT-TBLSU/JT-TBLSX/JT-TBLSL				JT-TBLDD/JT-TBLDU/JT-TBLDQ
JT-TBLSD JT-TBLSU JT-TBLSX JT-TBLSL JT-TBLDD JT-TBLDU JT-TBLDQ		10		80			37			A SUM22L 镀铬 P SUM22L 静电喷涂 (黑色) S SUS304					90		M5			2500					0.35				0.16
				80			60								90										0.50				0.18
				100			37								110										0.40				0.65
				100			60								110										0.50				0.85
				110			37								120										0.40				0.70
				110			60								120										0.55				0.91
				120			37								130										0.45				0.72
				120			60								130										0.55				0.91
				125			37								135										0.50				0.80
				125			60								135										0.55				0.91
				160			37								170										0.55				0.91
				160			60								170										0.70				1.12
				200			37								210										0.70				1.12
				200			60								210										0.75				1.25
				250			37								260										0.75				1.25
				250			60								260										0.90				1.45

型号		L	H	M	参考重量 (kg/pcs)
代码	D	L	H	M	参考重量 (kg/pcs)
JT-TBLDX	8	88	43	M4	0.JT-VMPSLCSFZMPNZFZ
		100			0.09
		120			0.11
	10	88		M5	0.09
		100			0.11
		110			0.12
		120			0.13
		180			0.16
		200			0.19
		235			0.22
