安装部直径D(mm) *

定位部直径P(mm) *

安装部长度L(mm) *

0~22/1

B *

1~30/0.1

V *

3~40/1

图片仅供参考

定位销大头锥角外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RXRSD	P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RXRDD	P尺寸选择型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RXRUD	P.L.B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RXRQD	P.L.B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RXRFD	P.L.B.V尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RXROD	P.L.B.V尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RXRSU	P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXRDU	P尺寸选择型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXRUU	P.L.B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXRQU	P.L.B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXRFU	P.L.B.V尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXROU	P.L.B.V尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXRSQ	P尺寸选择型 / 圆型	SKS3	—	—
JT-RXRDQ	P尺寸选择型 / 多棱型	SKS3	—	—
JT-RXRUQ	P.L.B尺寸指定型 / 圆型	SKS3	—	—
JT-RXRQQ	P.L.B尺寸指定型 / 多棱型	SKS3	—	—
—	P.L.B.V尺寸指定型 / 圆型	SKS3	—	—
—	P.L.B.V尺寸指定型 / 多棱型	SKS3	—	—
JT-RXRSO	P尺寸选择型 / 圆型	SUS304	—	—
JT-RXRDO	P尺寸选择型 / 多棱型	SUS304	—	—
JT-RXRUO	P.L.B尺寸指定型 / 圆型	SUS304	—	—
JT-RXRQO	P.L.B尺寸指定型 / 多棱型	SUS304	—	—
JT-RXRFO	P.L.B.V尺寸指定型 / 圆型	SUS304	—	—
JT-RXROO	P.L.B.V尺寸指定型 / 多棱型	SUS304	—	—
JT-RXRSX	P尺寸选择型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXRDX	P尺寸选择型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXRUX	P.L.B尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXRQX	P.L.B尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	P.L.B.V尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	P.L.B.V尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXRSM	P尺寸选择型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RXRDM	P尺寸选择型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RXRUM	P.L.B尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RXRQM	P.L.B尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RXRFM	P.L.B.V尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RXROM	P.L.B.V尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RXRDS	P尺寸选择型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RXRUS	P尺寸选择型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P.L.B尺寸指定型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P.L.B尺寸指定型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P.L.B.V尺寸指定型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P.L.B.V尺寸指定型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm

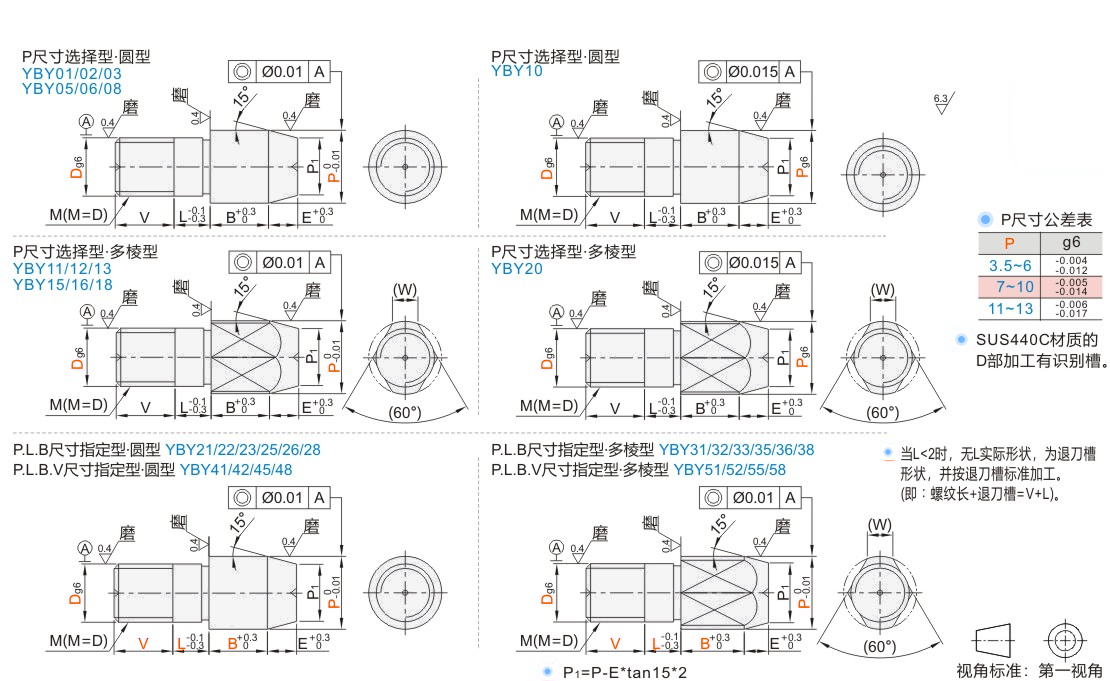

选型参数

P尺寸选择型

型号			P	L	B	V	M	E	(W)
代码	Dg6		P	L	B	V	M	E	(W)
圆型多棱型 JT-RXRSD JT-RXRDD JT-RXRSU JT-RXRDU JT-RXRSQ JT-RXRDQ JT-RXRSO JT-RXRDO JT-RXRSX JT-RXRDX JT-RXRSM JT-RXRDM JT-RXRDS JT-RXRUS	3	-0.002 -0.008	3.5 4 4.5 5 6	2	5	4.5	3	2	1.5
	4	-0.004 -0.012	4.5 5 6 7	2	6	6	4	3	1.8
	5		5 6 7 8	3	6	7.5	5		2.2
	6		6 7 8 9 10	3	8	9	6		3
	8	-0.005 -0.014	8 9 10 11 12 13	5	8	12	8	4	3.5
	10	-0.005 -0.014	10 11 12 13	5	10	15	10	4	4

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	V	M	E	(W)
代码	Dg6		P	L	B	V	M	E	(W)
圆型 JT-RXRUD JT-RXRUO JT-RXRUU JT-RXRUX JT-RXRUQ JT-RXRUM 多棱型 JT-RXRQD JT-RXRQO JT-RXRQU JT-RXRQX JT-RXRQQ JT-RXRQM	3	-0.002 -0.008	3.50~8.00	0~8	1.0~10.0	4.5	3	2	1.5
	4	-0.004 -0.012	4.50~8.00	0~10		6	4	3	1.8
	5		5.50~8.00	0~12		7.5	5		2.2
	6		6.50~10.00		1.0~15.0	9	6		3
	8	-0.005 -0.014	8.00~13.00		1.0~15.0	12	8	4	3.5
	10	-0.005 -0.014	11.00~15.00	0~17	3.0~30.0	15	10		4
	12	-0.006 -0.017	13.00~20.00	0~17	3.0~30.0	18	12		5
	16	-0.006 -0.017	17.00~30.00	0~22	5.0~30.0	24	16	5	7
	20	-0.007 -0.020	22.00~30.00	0~22	5.0~30.0	30	20	5	9

P.L.B.V尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位1	M	E	(W)
代码	Dg6		P	L	B	V	M	E	(W)
圆型 JT-RXRFD JT-RXRFO JT-RXRFU JT-RXRFM 多棱型 JT-RXROD JT-RXROO JT-RXROU JT-RXROM	3	-0.002 -0.008	3.50~6.00	0~8	1.0~10.0	3~9	3	2	1.5
	4	-0.004 -0.012	4.50~7.00	0~10		4~12	4	3	1.8
	5		5.50~8.00	0~12		5~15	5		2.2
	6		6.50~10.00		1.0~12.0	6~18	6		3
	8	-0.005 -0.014	9.00~13.00		1.0~15.0	8~24	8	4	3.5
	10	-0.005 -0.014	11.00~15.00	0~17	3.0~20.0	10~30	10		4
	12	-0.006 -0.017	13.00~16.00	0~17	3.0~20.0	12~30	12		5
	16	-0.006 -0.017	17.00~25.00	0~22	5.0~20.0	16~40	16	5	7
	20	-0.007 -0.020	22.00~30.00	0~22	5.0~20.0	20~40	20	5	9

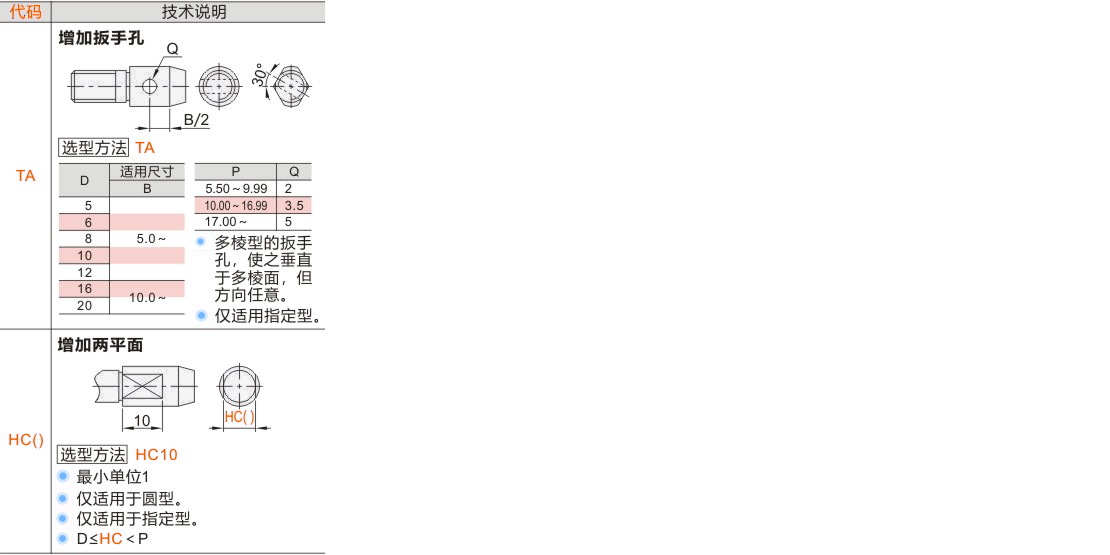

可选加工参数

暂未上传文档资料

定位销 大头锥角外螺纹型

定位销大头锥角外螺纹型
