选型参数

丝杆导程 *

有效行程 *

50~800/50

电机安装方式 *

电机品牌 *

电机规格 *

刹车 *

原点开关 *

极限开关 *

图片仅供参考

简易电动位移台 X轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	底座 / 材质	底座 / 表面处理	导轨 / 材质	导轨 / 表面处理	滑块 / 材质	滑块 / 表面处理
JT-VVQVSU	X轴	滚珠丝杠	铝合金	阳极氧化	合金钢	—	铝合金	阳极氧化

本产品不含电机，电机须另行选购。

选型参数

选型表

型号		有效行程 (最小单位50)	电机安装方式	电机品牌	电机规格	刹车	原点开关	极限开关
代码	丝杆导程	有效行程 (最小单位50)	电机安装方式	电机品牌	电机规格	刹车	原点开关	极限开关
JT-VVQVSU	5 10	50~800 非标行程可定制	BC(电机直连) BM(电机下折) BR(电机右折) BL(电机左折)	P(松下） Y(安川） M(三菱） T(台达） H(汇川） L(雷赛）	10(100W伺服) 57(57步进) (仅适用雷赛品牌) 电机安装座可定制	N(无刹车) B(带刹车)	外置型 C(电机侧) D(电机反侧) 无 E(无)	外置型 3(1个) 4(2个) 无 5(无)

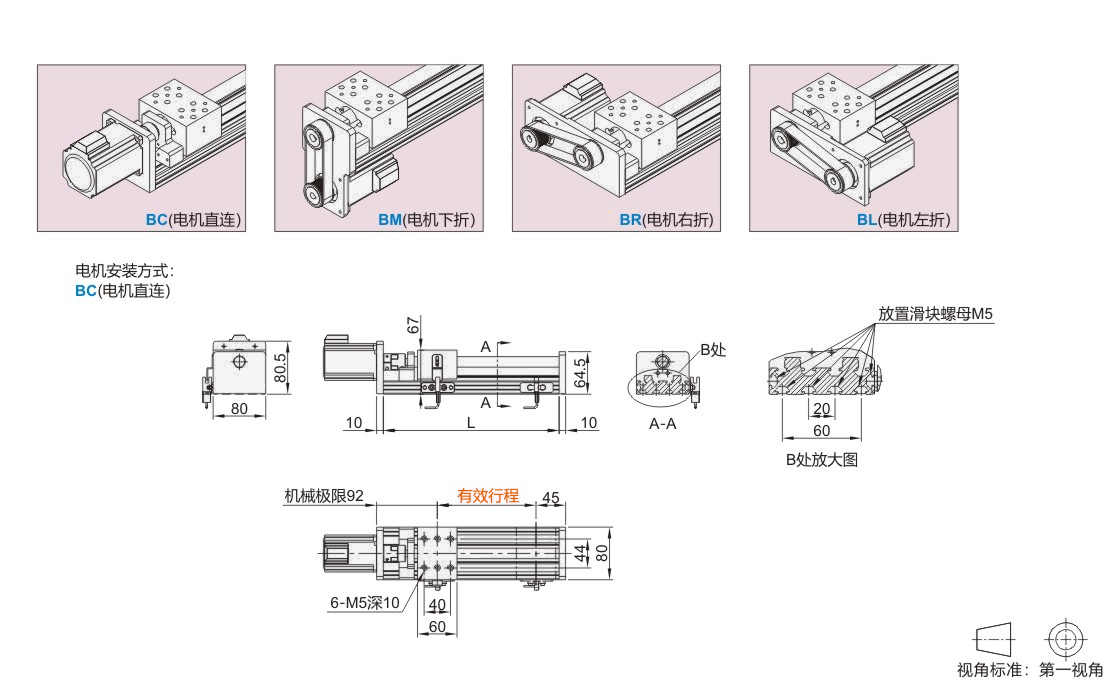

电机安装方式选择

详细参数表

如需欧姆龙品牌或PNP型光电开关，请与我司沟通。

容许力矩表

最高速度

尺寸表

※不含电机重量。

搭配伺服电机一览表

品牌	电机记号	有无刹车	电机容量	伺服电机型号	驱动器型号
松下	P	无刹车(水平)	100W	MSMF012L1U2M	MADLN05SE
松下	P	有刹车(竖直)	100W	MSMF012L1V2M	MADLN05SE
三菱	M	无刹车(水平)	100W	HG-KN13J-S100	MR-JE-10A
三菱	M	有刹车(竖直)	100W	HG-KN13BJ-S100	MR-JE-10A
台达（B2）	T	无刹车(水平)	100W	ECMA-C20401GS	ASD-B2-0121-B
台达（B2）	T	有刹车(竖直)	100W	ECMA-C20401FS	ASD-B2-0121-B

选用其它电机须咨询我司工作人员。

表中型号为我司官网在售电机和驱动器型号，经济型简易电动位移台型号只提供模组机械部分，不配电机和驱动器。
