三节式滑轨35系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNMDL	35.3	SPCC	镀锌(蓝白)	三节式 ● 带可拆卸异形钢板

特点：
●带可拆卸L钢板系列滑轨；
●按一下配件滑轨可拔出。
注意：
●推荐M4十字圆头螺丝；
●润滑油：Mobil-UX-EP0
●※这个部位的孔请不要安装螺丝。
按根销售。
承重与重量仅供参考。

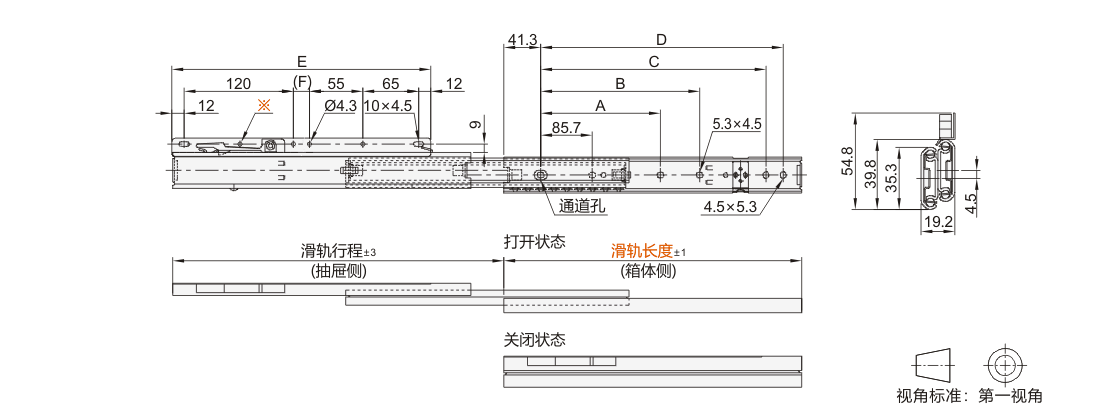

滑轨区分左右，本图显示为左用，右用与此左右对称。

选型参数

选型表

型号		左右	滑轨行程	A	B	C	D	E	F	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	左右	滑轨行程	A	B	C	D	E	F	承重 (1副)	参考重量 (kg/pcs)
JT-HNMDL	558.8	L(左用) R(右用)	588	238.1	377.1	472.3	499.3	480	216	43.1kgf	1.27
	609.6		639	263.5	427.9	523.1	550.1			41kgf	1.39
	660.4		689	288.9	478.7	573.9	600.9			40kgf	1.49
	711.2		740	314.3	529.5	624.7	651.7			39kgf	1.6

暂未上传文档资料
