斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	打开方式	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KBVQD	外径开口	单腔	工程塑料	黑色	-40°C~+120°C	UL94-HB	09系列拖链

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
JT-KNVQD	拉链式09系列拖链用	有	工程塑料	黑色	-40°C~+120°C	UL94-HB
JT-KNVQU	拉链式09系列拖链用	无	工程塑料	黑色	-40°C~+120°C	UL94-HB

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	安装尺寸			实际安装高度 HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	内宽 F	弯曲半径 R	链节数 N	接头	H	D	K	实际安装高度 HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)

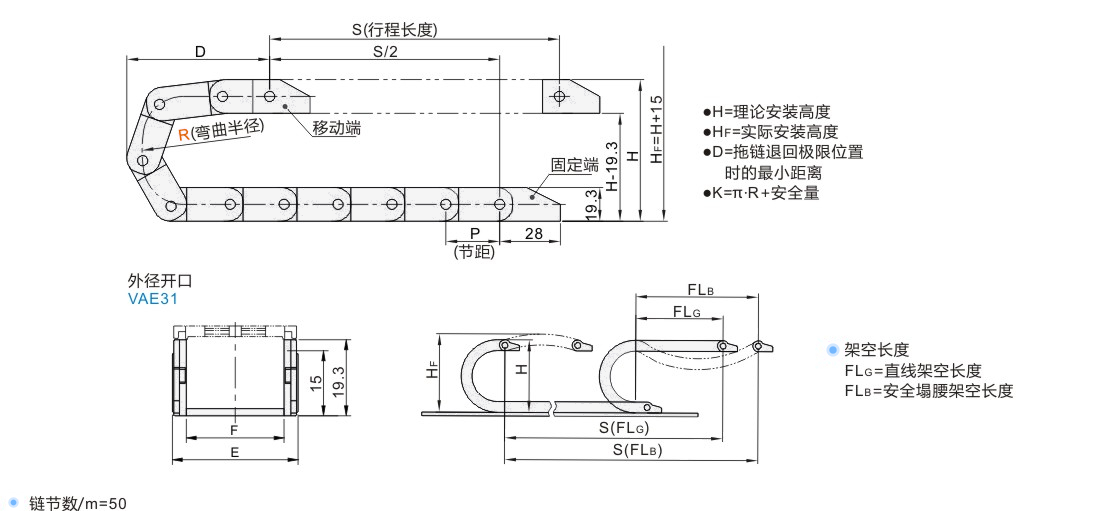

JT-KBVQD	10	28	1~	JT-KNVQD (带梳状板) JT-KNVQU (无梳状板)	76	60	130	91	18.2	20	13	0.7	1	≈0.21
		38			96	70	160	111
		48			116	80	190	131
	16	28			76	60	130	91	24.2					≈0.24
		38			96	70	160	111
		48			116	80	190	131
	20	28			76	60	130	91	28.2					≈0.25
		38			96	70	160	111
		48			116	80	190	131
	30	28			76	60	130	91	38.2					≈0.28
		38			96	70	160	111
		48			116	80	190	131
	40	28			76	60	130	91	48.2					≈0.31
		38			96	70	160	111
		48			116	80	190	131
	50	28			76	60	130	91	58.2					≈0.34
		38			96	70	160	111
		48			116	80	190	131

接头

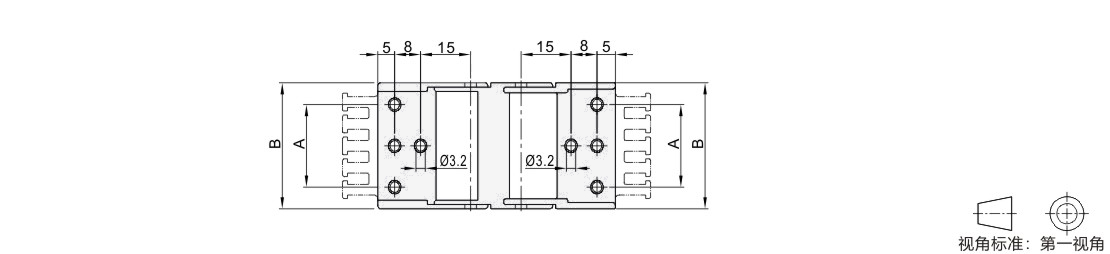

型号		齿数	A	B
代码	内宽F	齿数	A	B
JT-KNVQD JT-KNVQU	10	1	—	18.2
	16	2		24.2
	20	2		28.2
	30	3	22	38.2
	40	4	32	48.2
	50	5	42	58.2
