快锁型螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹	材质	表面处理	类型
JT-YXOXD	粗牙	SUM22L	发黑	快锁型螺帽
JT-YXOXU	粗牙	SUS303	—	快锁型螺帽

选型参数

选型表

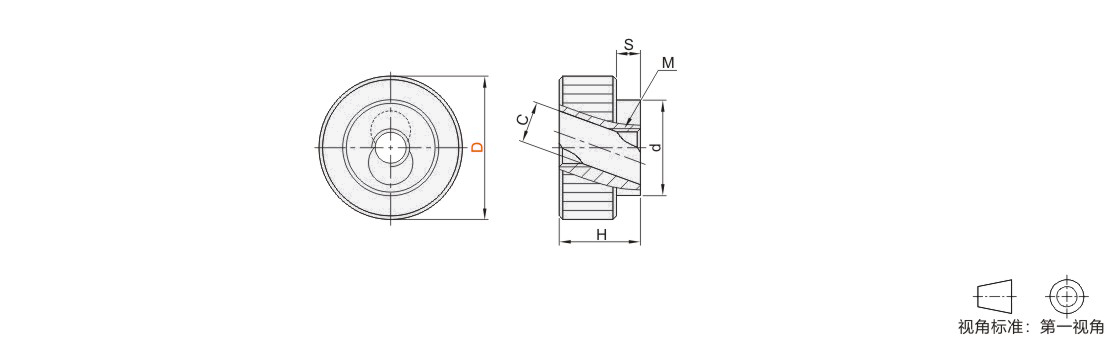

型号		M	H	S	d	C	参考紧固扭矩 N/m
代码	D	M	H	S	d	C	参考紧固扭矩 N/m
(SUM22L) JT-YXOXD	24	M6	14	4	16	6.7	4.8
	30	M8	17	5	20	8.7	9
	36	M10	20	6	28	11	17.5
	40	M12	24	8	32	13.7	17.5
(SUS303) JT-YXOXU	24	M6	14	4	16	6.7	4.8
	30	M8	17	5	20	8.7	9
	36	M10	20	6	28	11	17.5
	40	M12	24	8	32	13.7	17.5

特性与使用说明：
请在螺纹紧固扭矩范围内使用；
对长螺纹的快速锁紧；

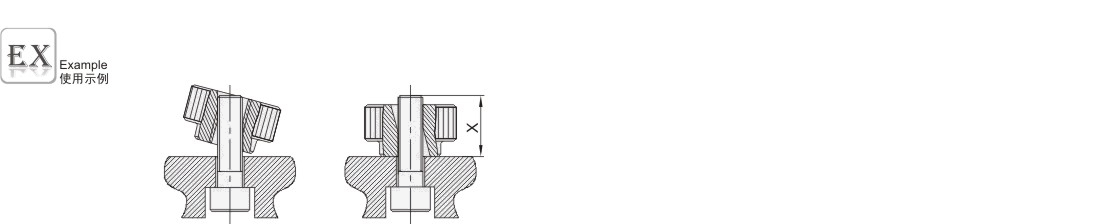

螺帽通过直孔穿进螺丝，移动至锁紧处，
然后放平螺帽，锁紧螺帽与螺丝；
确保螺丝锁紧长度(X)大于螺帽长度(H)。
