正公差定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

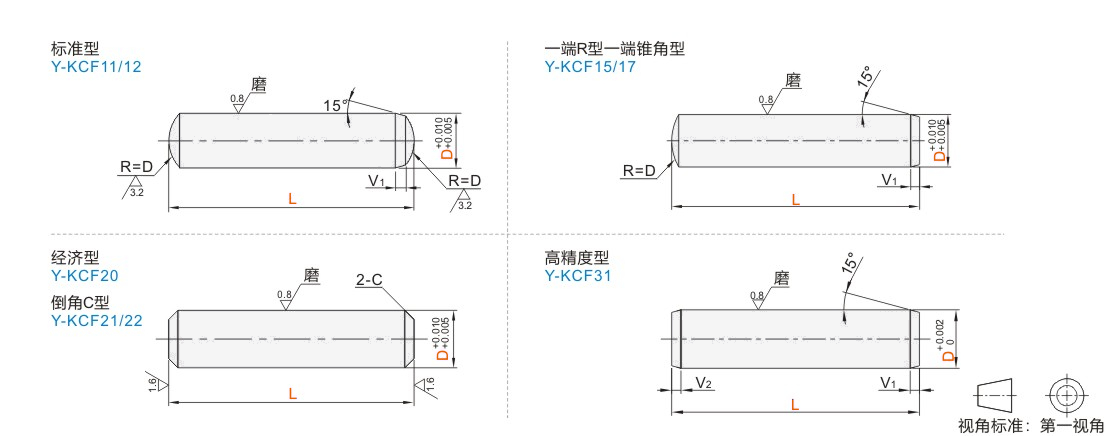

代码	公差	材质	硬度	类型
JT-ROMADD	+0.010 +0.005	SUJ2	56HRC~	标准型
JT-ROMADU	+0.010 +0.005	SUS304	—	标准型
JT-ROMADO	+0.010 +0.005	SUJ2	56HRC~	一端R型一端锥角型
JT-ROMADL	+0.010 +0.005	SUS440C	56HRC~	一端R型一端锥角型
JT-ROMAUS	+0.010 +0.005	S45C	35~45HRC	经济型
JT-ROMAUD	+0.010 +0.005	SUS304	—	倒角C型
JT-ROMAUU	+0.010 +0.005	SUS440C	56HRC~	倒角C型
JT-ROMAQD	+0.002 0	SUJ2	56HRC~	高精度型

选型参数

选型表

标准型(SUJ2)/一端R型一端锥角型(SUJ2)/一端R型一端锥角型(SUS440C)/标准型(SUS304)

型号		L	V1
代码	D	L	V1
JT-ROMADD 标准型(SUJ2)	1	5 6 8 10	0.5
	1.5	6 8 10	0.5
	2	6 8 10 12 15 20 25 30 35 40	1
	2.5	6 8 10 12 15 20 25 30 35 40
	3	6 8 10 12 15 20 25 30 35 40 45 50
	4	6 8 10 12 15 20 25 30 35 40 45 50 55 60	1.5
	5	6 8 10 12 15 20 25 30 35 40 45 50 55 60	1.5
	6	8 10 12 15 20 25 30 35 40 45 50 55 60 65 70 80	2
	8	10 12 15 20 25 30 35 40 45 50 55 60 65 70 80 100	2.5
	10	12 15 20 25 30 35 40 45 50 55 60 65 70 80 100 120	3
	12	20 25 30 35 40 45 50 55 60 65 70 80 100 120	3.5
	13	30 35 40 45 50 55 60 65 70 80	3.5
	16	35 40 45 50 60 70 80 100 120	4
	20	40 45 50 60 70 80 100 120	4.5
	25	50 60 70 80 100 120	4.5
JT-ROMADO 一端R型一端锥角型(SUJ2)	1	5 6 8 10	0.4
	1.5	5 6 8 10 15	0.6
	2	5 6 8 10 12 15 20	1
	2.5	5 6 8 10 12 15 20 25 30
	3	6 8 10 12 15 20 25 30 35 40
	4	6 8 10 12 15 20 25 30 35 40 45 50	1.5
	5	6 8 10 12 15 20 25 30 35 40 45 50 60	1.5
	6	8 10 12 15 20 25 30 35 40 45 50 55 60	2
	8	10 12 15 20 25 30 35 40 45 50 55 60 65 70 80	2.5
	10	12 15 20 25 30 35 40 45 50 55 60 65 70 80 100 120	3
	12	20 25 30 35 40 45 50 55 60 70 80 100 120	3.5
	13	30 40 50 60 70 80 100 120	3.5
	16	30 35 40 45 50 60 70 80 100 120	4
	20	40 45 50 60 70 80 100 120	4.5
	25	50 60 70 80 100 120	4.5
JT-ROMADL 一端R型一端锥角型(SUS440C)	1	5 6 8 10 12	0.4
	1.5	5 6 8 10	0.6
	2	5 6 8 10 12 15 20	1
	2.5	6 8 10 12 15 20
	3	6 8 10 12 15 20 25 30 35 40
	4	8 10 12 15 20 25 30 35 40 50	1.5
	5	8 10 12 15 20 25 30 35 40 50	1.5
	6	8 10 12 15 20 25 30 35 40 50 60	2
	8	10 15 20 25 30 35 40 50 60	2.5
	10	10 15 20 25 30 35 40 50 60	3
	12	30 35 40 50 60 70 80	3.5
	13	30 40 50 60 70 80	3.5
	16	35 40 45 50 60 70 80	4
	20	45 50 60 70 80	4.5
JT-ROMADU 标准型(SUS304)	2	6 8 10 12 15 20	1
	3	8 10 12 15 20	1
	4	8 10 12 15 20 25	1.5
	5	8 10 12 15 20 25 30	1.5
	6	8 10 12 15 20 25 30	2

倒角C型/经济型

型号		L	C
代码	D	L	C
JT-ROMAUD JT-ROMAUU 倒角C型	2	6 8 10 12 15 20	0.3
	3	8 10 12 15 20
	4	8 10 12 15 20 25
	5	8 10 12 15 20 25 30	0.5
	6	8 10 12 15 20 25 30	0.5
JT-ROMAUS 经济型	2	6 8 10 15 20	0.3
	3	6 8 10 15 20 25 30
	4	8 10 15 20 25 30 35
	5	8 10 15 20 25 30 35 40	0.5
	6	8 10 15 20 25 30 35 40 45	0.5
	8	10 15 20 25 30 35 40 45 50	1
	10	15 20 25 30 35 40 45 50 60 80	1

高精度型

型号		L	V1	V2
代码	D	L	V1	V2
JT-ROMAQD	3	8 10 15 20 25 30	1.0	0.5
	4	10 15 20 25 28 30	1.5
	5	10 15 20 25 30	1.5
	6	10 15 20 25 30 35 40	2.0
	8	20 25 30 35 40 50 60 70	2.5
	10	30 40 45 50 60 70	3.0
	12	30 40 50 60	3.5
