固定部轴端形状

外形

尺寸选择

材质

表面处理

选型参数

规格 *

Y(mm) *

5~80/1

F(mm) *

5~160/1

G(mm) *

5~22/1

螺纹长度E(mm) *

6~40/1

悬臂销张紧轮用六角带挡圈槽型

图片仅供参考

悬臂销张紧轮用六角带挡圈槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGSFSD	代码 / 标准型 / 螺纹长度固定型	SCr440	发黑
JT-VGSFSX	代码 / 标准型 / 螺纹长度指定型	SCr440	发黑
JT-VGSFDD	代码 / 台阶型 / 螺纹长度固定型	SCr440	发黑
JT-VGSFDX	代码 / 台阶型 / 螺纹长度指定型	SCr440	发黑
JT-VGSFSU	代码 / 标准型 / 螺纹长度固定型	SCr440	无电解镀镍
JT-VGSFSL	代码 / 标准型 / 螺纹长度指定型	SCr440	无电解镀镍
JT-VGSFDU	代码 / 台阶型 / 螺纹长度固定型	SCr440	无电解镀镍
JT-VGSFDL	代码 / 台阶型 / 螺纹长度指定型	SCr440	无电解镀镍
JT-VGSFSQ	代码 / 标准型 / 螺纹长度固定型	SCr440	—
JT-VGSFSG	代码 / 标准型 / 螺纹长度指定型	SCr440	—
JT-VGSFDQ	代码 / 台阶型 / 螺纹长度固定型	SCr440	—
JT-VGSFDG	代码 / 台阶型 / 螺纹长度指定型	SCr440	—
JT-VGSFSF	代码 / 标准型 / 螺纹长度固定型	SUS304	—
JT-VGSFSM	代码 / 标准型 / 螺纹长度指定型	SUS304	—
JT-VGSFDF	代码 / 台阶型 / 螺纹长度固定型	SUS304	—
JT-VGSFDM	代码 / 台阶型 / 螺纹长度指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。　　此经济型不建议与轴承配合使用。

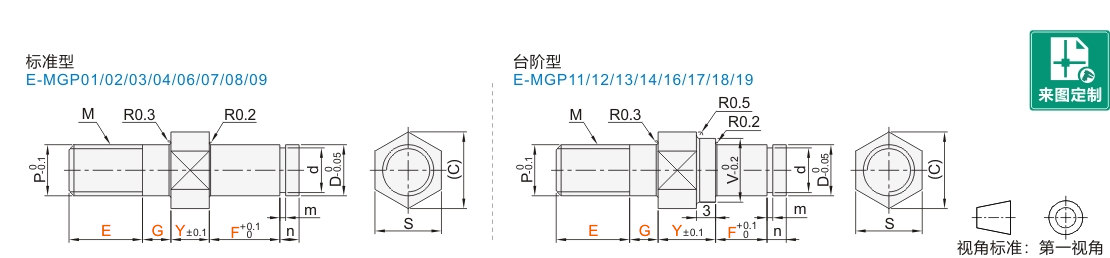

选型参数

螺纹长度固定型

型号		D	最小单位1			E	P	M	V	S	C	d	m	n
代码	规格	D	Y	F	G	E	P	M	仅台阶型	S	C	d	m	n
标准型 JT-VGSFSD JT-VGSFSU JT-VGSFSQ JT-VGSFSF 台阶型 JT-VGSFDD JT-VGSFDU JT-VGSFDQ JT-VGSFDF	6	6	5~65	5~110	5~12	9	6	M6	8	10	11.5	5	0.7	2
	8	8				12	8	M8	10	12	13.9	7	0.9	3
	10	10				15	10	M10	13	14	16.2	9.6	1.15
	12	12		10~160	5~17	18	12	M12	15	17	19.6	11.5
	13	13							16	17	19.6	12.4		4
	15	15							18	19	21.9	14.3
	16	16							19	19	21.9	15.2
	17	17	5~80		5~22				20	22	27.5	16.2
	18	18							21	24	27.7	17	1.35
	20	20				30	20	M20	24	27	31.2	19
	20A	20					16	M16	24			19
	22	22					20	M20	26			21		5
	22A	22					16	M16	26			21
	25	25					20	M20	29	30	34.6	23.9
	25A	25					16	M16	29	30	34.6	23.9
	30	30					20	M20	34	36	41.6	28.6	1.65
	30A	30					16	M16	34	36	41.6	28.6	1.65

螺纹长度指定型

型号		D	最小单位1				P	M	V	S	C	d	m	n
代码	规格	D	Y	F	G	E	P	M	仅台阶型	S	C	d	m	n
标准型 JT-VGSFSX JT-VGSFSL JT-VGSFSM JT-VGSFSG 台阶型 JT-VGSFDX JT-VGSFDL JT-VGSFDM JT-VGSFDG	6	6	5~65	5~110	5~12	6~15	6	M6	8	10	11.5	5	0.7	2
	8	8				8~18	8	M8	10	12	13.9	7	0.9	3
	10	10				10~22	10	M10	13	14	16.2	9.6	1.15
	12	12		10~160	5~17	12~25	12	M12	15	17	19.6	11.5
	13	13							16	17	19.6	12.4		4
	15	15							18	19	21.9	14.3
	16	16							19	19	21.9	15.2
	17	17	5~80		5~22				20	22	27.5	16.2
	18	18							21	24	27.7	17	1.35
	20	20				20~40	20	M20	24	27	31.2	19
	20A	20					16	M16	24			19
	22	22					20	M20	26			21		5
	22A	22					16	M16	26			21
	25	25					20	M20	29	30	34.6	23.9
	25A	25					16	M16	29	30	34.6	23.9
	30	30					20	M20	34	36	41.6	28.6	1.65
	30A	30					16	M16	34	36	41.6	28.6	1.65

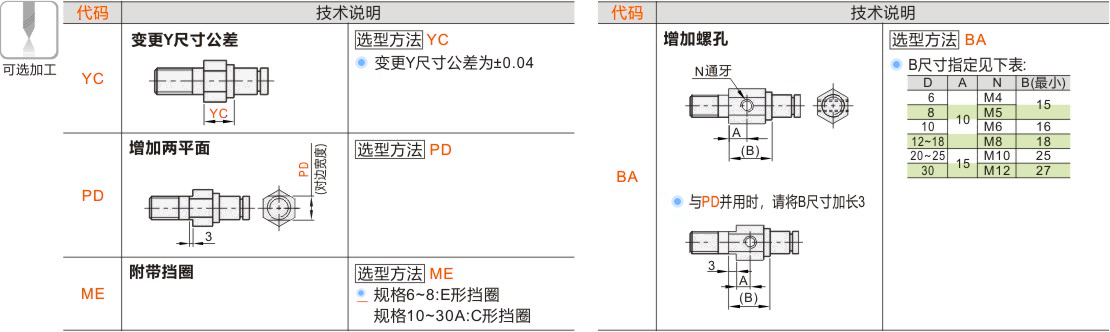

可选加工参数

产品名称

暂未上传文档资料
