产品详情
文档下载

代码	材质	附件(螺钉) (见官网)	类型
JT-RONXDD	SUS304	TAC21	侧安装型 ● 标准型
JT-RONXDO	SUS304	TAC21	侧安装型 ● 长圆孔型

附件螺钉

D		JT-RONXDD/ 15
10		对应代码 TAC21			M5×14 2个
12					M5×16 2个
15					M6×16 2个
16					M6×16 2个
20					M6×20 2个
25					M6×25 2个
30					M8×35 2个
35					M8×40 2个
40					M10×45 2个
50					M10×55 2个

选型参数

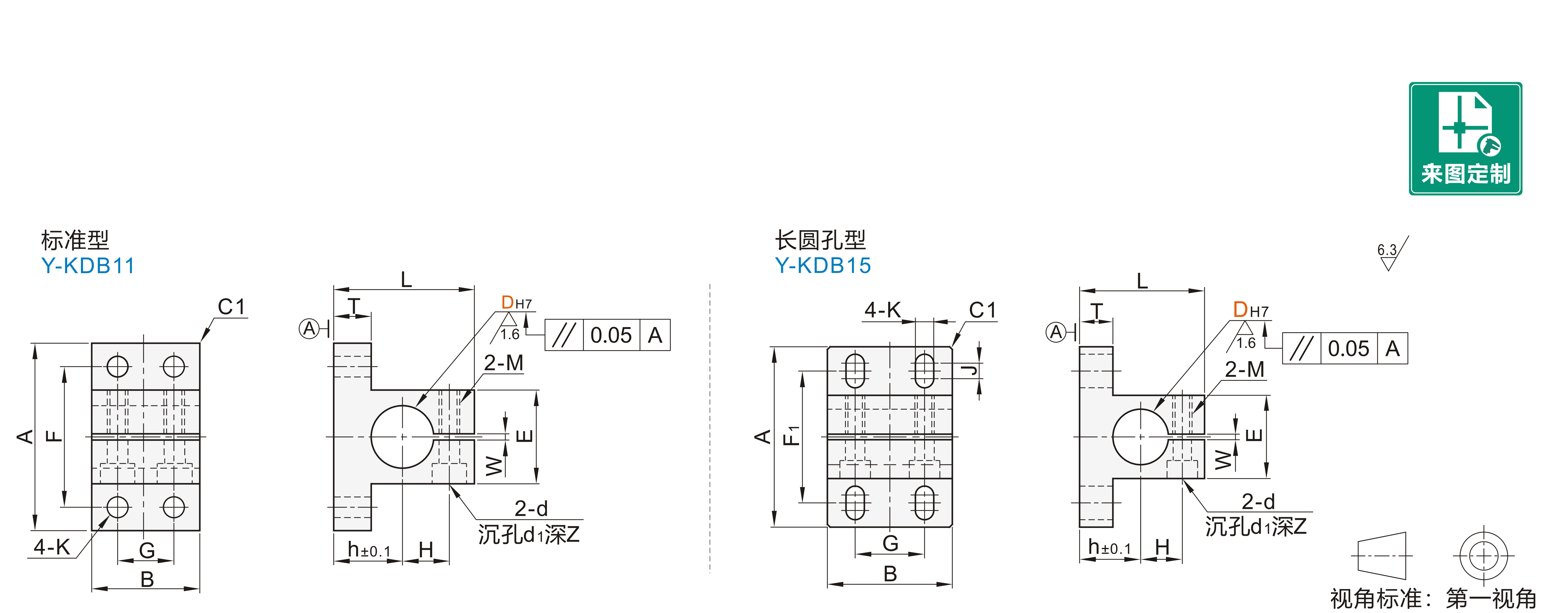

选型表

型号			A	B			L			T		G			F			F1		J			K			h		H		E		d				d1		Z			M	W
代码	DH7		A	B			L			T		G			F			F1		J			K			h		H		E		d				d1		Z			M	W
标准型 JT-RONXDD 长圆孔型 JT-RONXDO	(10)	+0.005 0	40	35			32			10		18			30			—		—			4.4			15		10.5		20		5.5				9		6			M5	2
	(12)	+0.018 0	44	35			32			10		18			34								5.5			14		11.5		22		5.5				9		6			M5
	(15)		50	40			38			12		20			38								6.6			18		12.5		25		6.6				11		7			M6
	(16)		50	40			38					20			38											18		12.5		25
	20	+0.021 0	65	45			45					25			50			47.5		5.5						22		15		30
	25		80	60			53					36			60			57.5		7.5			9			27		18		35
	30		90	60			60			15		36			70			67.5		7.5			9			30		21		45		9				14		9			M8
	35	+0.025 0	105	80			68					40			80			77.5		9.5			11			35		24		50		9				14		9			M8	3
	40		115	80			76					40			90			87.5		9.5			11			38		27		60		11				17.5		11			M10
	50		135	100			87			18		50			105			102.5		12.5			14			43		33		70		11				17.5		11			M10

()内的规格不适用长圆孔型JT-RONXDO。
