调整螺钉组件六角螺栓型

图片仅供参考

调整螺钉组件六角螺栓型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	附件(1件螺帽) / 材质	附件(1件螺帽) / 表面处理	类型
JT-FBYSD	粗牙	SCM435	38~43HRC	铬酸盐光泽处理	SS400	铬酸盐光泽处理	六角螺栓型
JT-FBYSX	粗牙	SUS410	38~43HRC	一	SUS304相当		六角螺栓型
JT-FBYDD	粗牙	SUS304	一	一	SUS304相当	一	六角螺栓型
JT-FBYQD	细牙	SCM435	38~43HRC	铬酸盐光泽处理	SS400	铬酸盐光泽处理	六角螺栓型
JT-FBYFD	细牙	SUS410	38~43HRC	一	SUS304相当	一	六角螺栓型

SUS410材质可能会因淬火导致变色。
上表硬度为端部淬火硬度。
SUS304材质端部无淬火。

螺帽T尺寸

M	细牙螺纹	粗牙螺纹
3	2.4	—
4	3.2	3.2
5	4	4
6	5	5
8	6.5	6.5
10	8	8
12	10	10
16	13	13
20	16	16

B和B₁之间的位置有可能不一致。

选型参数

选型表

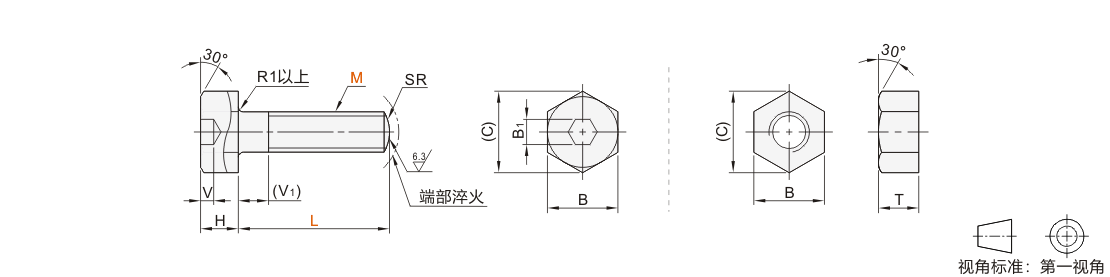

型号		L 选择	M×螺距		B	(C)	H	B1	V	(V1)	SR
代码	M	L 选择	粗牙螺纹	细牙螺纹	B	(C)	H	B1	V	(V1)	SR
粗牙 JT-FBYSD JT-FBYSX JT-FBYDD 细牙 JT-FBYQD JT-FBYFD	3	15 20 25 30 35 40	3×0.5	—	5.5	6.4	2	1.5	0.7	3	3
	4	15 20 25 30 35 40 45 50 60	4×0.7	4×0.5	7	8.1	2.8	2.5	1.3		4
	5	15 20 25 30 35 40 45 50 60	5×0.8	5×0.5	8	9.2	3.5	3	2		5
	6	20 25 30 35 40 45 50 60	6×1.0	6×0.75	10	11.5	4	4	2.5	5	6
	8	25 30 35 40 45 50 60	8×1.25	8×0.75	13	15	5.5	5	3		8
	10	30 35 40 45 50 60 70	10×1.5	10×1.0	17	19.6	7	6	4		10
	12	35 40 45 50 60 70 80	12×1.75	12×1.0	19	21.9	8	8	5	10	12
	16	40 45 50 60 70 80 100	16×2.0	16×1.5	24	27.7	10	10	6		16
	20	45 50 60 70 80 100 120	20×2.5	20×1.5	30	34.6	13	14	7.4		20
