手轮外径D(mm) *

螺纹规格M(mm) *

波纹手轮销钉固定型

图片仅供参考

波纹手轮销钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

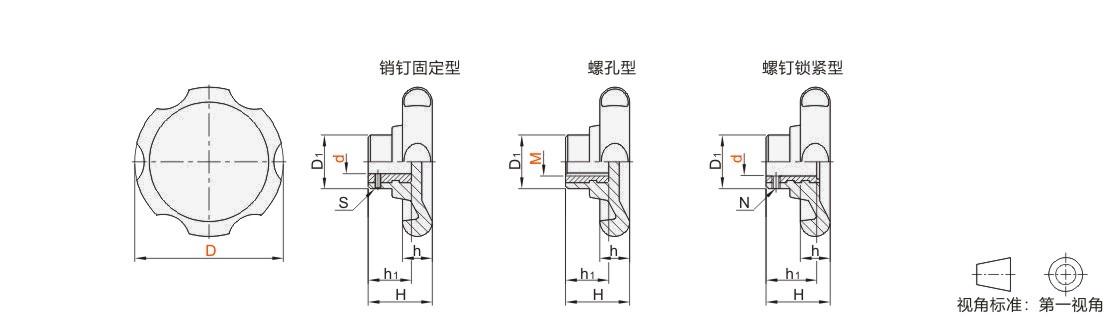

代码	安装方式	联轴部分 / 材质	手轮主体 / 材质	颜色	类型
JT-QBODD	销钉固定型	S45C	PF	黑色	无手柄型
JT-QBODQ	螺孔型	黄铜	PF	黑色	无手柄型
JT-QBODX	螺钉锁紧型	S45C	PF	黑色	无手柄型

选型参数

型号				d	H		h	h1					D1	N		S	参考重量(kg/pcs)
代码			D	d	H		h	JT-QBODD		JT-QBODX			D1	N		S	JT-QBODD	JT-QBODX
JT-QBODD JT-QBODX			50	8	33		13	16		16			23	M4		3	0.03	0.03
			60	8	32		16	16		16			26				0.06	0.06
				10				20		20
				12				18		21.5				M5		4
			80	10	38		18	20		20			34	M4		3	0.12	0.12
				12				25		25				M5		4	0.12	0.12
				16													0.13	0.13
			100	12	47		20						36				0.17	0.17
			100	16	47		20	28		28			36				0.18	0.18

JT-QBODQ

型号				M	H		h	h1		D1	参考重量 (kg/pcs)
代码			D	M	H		h	h1		D1	参考重量 (kg/pcs)
JT-QBODQ			50	8	33		13	16		23	0.03
			60	8	32		16	16		26	0.06
				10				20
				12
			80	10	38		18			34	0.12
				12				25			0.12
				16							0.13
			100	12	47		20			36	0.17
			100	16	47		20	28		36	0.18
