双衬型带注油嘴直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	注油嘴材质	使用环境温度	类型
JT-IGSFD	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	黄铜	-15~80°C	双衬型
JT-IGSFQ	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	黄铜	-15~80°C	双衬型
JT-IGSFU	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	黄铜	-15~80°C	双衬型
JT-IGSFF	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	黄铜	-15~80°C	双衬型

产品特点

带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰盘增加注油嘴，方便进行加注润滑剂，维护保养更方便，
适用于需要承受较大负荷且需经常维护的应用场合。

建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。

如对防锈有要求，请优先选用带表面处理产品！

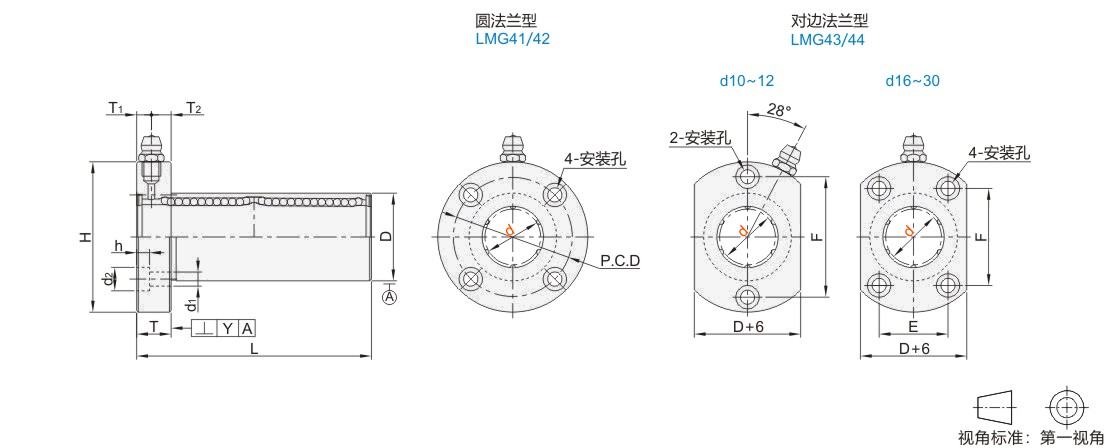

选型参数

选型表

型号			D			L		H	T	T1	T2	d1	d2	h	P.C.D	E	F	偏心	垂直度Y
代码	d		尺寸	无表面处理	有表面处理	L		H	T	T1	T2	d1	d2	h	P.C.D	E	F	偏心	垂直度Y
圆法兰型对边法兰型 JT-IGSFD JT-IGSFQ JT-IGSFU JT-IGSFF	10	0 -0.010	19	0 -0.016	0 -0.021	60	±0.3	40	11	4.6	6.4	4.5	7.5	4.1	29	—	29	0.014	0.014
	12		21			62		42		4.6	6.4				32	—	32
	16		28			75		48		4.7	6.3				38	22	31
	20	0 -0.012	32	0 -0.019	0 -0.025	85		54	13	5.7	7.3	5.5	9	5.1	43	24	36	0.019	0.019
	25		40			117		62		5.5	7.5	5.5	9	5.1	51	32	40
	30		45			128		74		6	7	6.6	11	6.1	60	35	49

型号		静态允许力矩 (N·m)	基本额定负载(N)		重量(g)
代码	d	静态允许力矩 (N·m)	C(动)	Co(静)	圆法兰型	对边法兰型
圆法兰型对边法兰型 JT-IGSFD JT-IGSFQ JT-IGSFU JT-IGSFF	10	7.2	649	879	107	98
	12	10.5	670	885	120	111
	16	19.5	1247	2041	204	195
	20	26.5	1453	2689	277	263
	25	43	1779	4092	564	549
	30	82.5	2484	5352	707	671
