双耳环U型铰链座 H7型

图片仅供参考

双耳环U型铰链座 H7型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHFOD	S45C	发黑	双耳环 U型 ● W尺寸固定型 ● H7型
JT-UHFOU	S45C	无电解镀镍	双耳环 U型 ● W尺寸固定型 ● H7型
JT-UHFOX	SUS304	—	双耳环 U型 ● W尺寸固定型 ● H7型
JT-UHFXD	SUS304	—	双耳环 U型 ● W尺寸固定型 ● 无油衬套型

选型参数

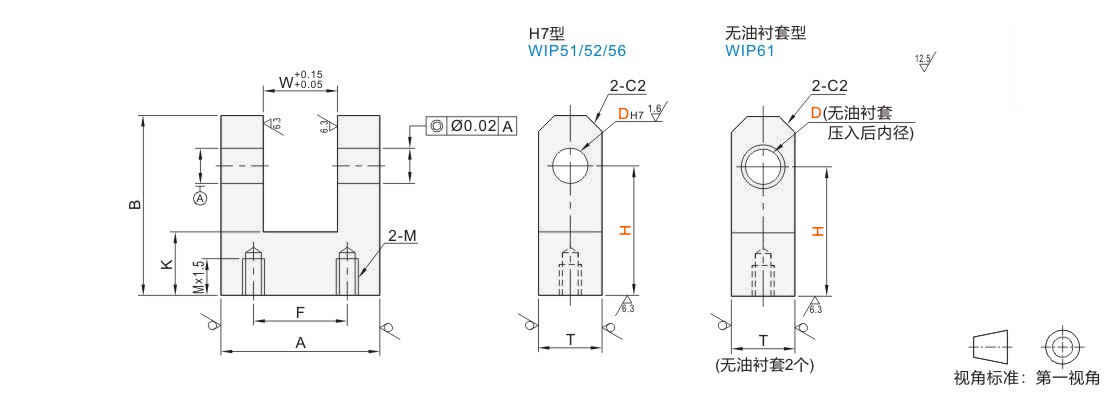

型号			H 最小单位1	W	A	F	B	K	T	M (粗牙螺纹)
代码	DH7		H 最小单位1	W	A	F	B	K	T	M (粗牙螺纹)
JT-UHFOD JT-UHFOU JT-UHFOX	2	+0.010 0	15~20	4	13	7	H+3	10	6	M3
	3	+0.010 0	20~25	6	16	8	H+5		9
	4	+0.012 0	20~25	8	19	11	H+5		9
	5		25~30	8	25	16	H+6	12	12	M4
	6		25~30	10	32	20	H+8	12	12	M4
	8	+0.015 0	30~40		38	26	H+8	14	16	M5
	10	+0.015 0			50	38	H+10		16
	12	+0.018 0		12					19
	13								19
	14		35~45			36	H+12	15	22	M6
	15			16
	16			16
	20	+0.021 0	40~50	20	65	47	H+14	18	25	M8
	25	+0.021 0	40~50	30	65	47	H+17	18	30	M8

JT-UHFXD

型号			H 最小单位1	W	A	F	B	K	T	M (粗牙螺纹)	使用无油衬套
代码	D	D公差（参考）	H 最小单位1	W	A	F	B	K	T	M (粗牙螺纹)	d(内径)	L(全长)
JT-UHFXD	4	+0.062 0	20~25	8	19	11	H+5	10	9	M3	4	4
	5	+0.062 0	25~30	8	25	16	H+6	12	12	M4	5	6
	6	+0.065 0	25~30	10	32	20	H+8	12	12	M4	6	10
	8		30~40		38	26	H+8	14	16	M5	8	12
	10				50	38	H+10		16		10	15
	12	+0.068 0		12	50	38	H+10		19		12	15

JT-UHFXD使用无油衬套型号及数量

D	W	型号	数量
4	8	OFV01-d4-L4	2
5	8	OFV01-d5-L6	2
6	10	OFV01-d6-L10	2
8	10	OFV01-d8-L12	2
10	10	OFV01-d10-L15	2
12	12	OFV01-d12-L15	2
