方孔旋转型支柱固定夹

图片仅供参考

方孔旋转型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件 / 内六角螺钉	附件 / 紧定螺钉	类型
JT-PNESD	SS400	发黑	TAC01	TAY21	方孔旋转型
JT-PNESU	SS400	喷细砂无电解镀镍	TAC21	TAY22	方孔旋转型

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

DD8/D1H7公差和垂直度均为开口槽加工前的标准。

选型参数

选型表

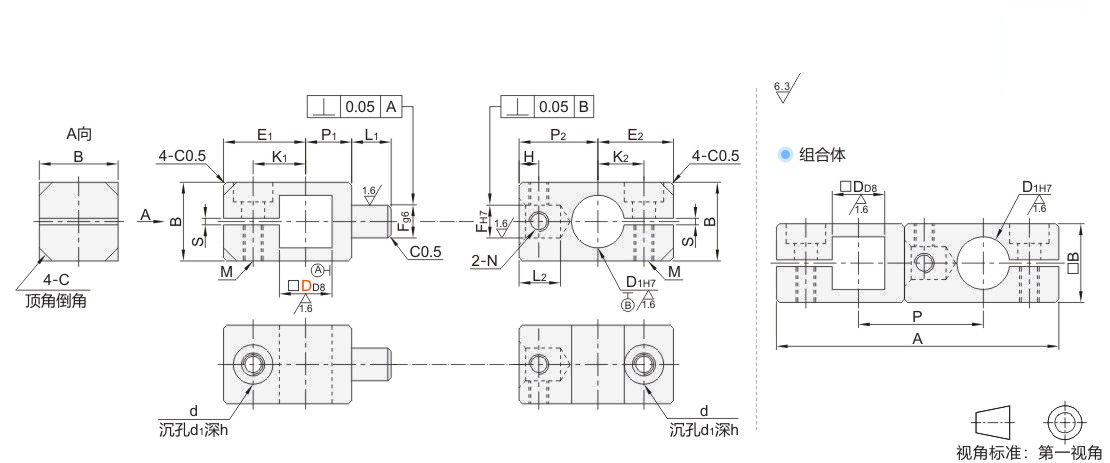

型号			D1H7		F			A	B	P	P1	P2	L1	L2	E1	E2	H	K1	K2	M	N	d	d1	h	C	S
代码	DD8		D1H7		尺寸	g6	H7	A	B	P	P1	P2	L1	L2	E1	E2	H	K1	K2	M	N	d	d1	h	C	S
JT-PNESD JT-PNESU	8	+0.062 +0.040	8	+0.015 0	5	-0.004 -0.012	+0.012 0	44	12	19	7	12	6	6.3	13	12	3	8.5	7.5	M3	M3	3.5	6	3	2	1~1.3
	10	+0.062 +0.040	10	+0.015 0				53	13	23	9	14			15.5	14.5		10.5	9.5	M4		4.5	7.5	5
	12	+0.077 +0.050	12	+0.018 0				59	15	26	11	15			17	16		11.5	10.5
	15	+0.077 +0.050	15	+0.018 0	10	-0.005 -0.012	+0.015 0	68	19	33	12	21	10	10.3	18.5	16.5	5	13	11		M4				3
	20	+0.098 +0.065	20	+0.021 0				79	25	39	15	24			21	19		15.5	13.5		M4				3
	25	+0.098 +0.065	25	+0.021 0				91	30	44	18	26			24.5	22.5		18.5	16.5	M5	M5	5.5	9	5.5	4

内六角螺钉附件

D	内六角螺钉				紧定螺钉
D	JT-PNESD		JT-PNESU		JT-PNESD		JT-PNESU
8	对应代码 TAC01	M3×8 2个	对应代码 TAC21	M3×8 2个	对应代码 TAY21	M3×3 2个	对应代码 TAY22	M3×3 2个
10		M4×8 2个		M4×8 2个		M3×4 2个		M3×4 2个
12		M4×10 2个		M4×10 2个		M3×4 2个		M3×4 2个
15		M4×12 2个		M4×12 2个		M4×4 2个		M4×4 2个
20		M4×20 2个		M4×20 2个		M4×6 2个		M4×6 2个
25		M5×20 2个		M5×20 2个		M5×10 2个		M5×10 2个
