直线导轨滑块加长型

图片仅供参考

直线导轨滑块加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质	类型
JT-HXAOD	普通级	上锁式	单滑块	上锁式	合金钢	组件
JT-HXAOQ	普通级	上锁式	双滑块	上锁式	合金钢	组件

精度等级选型参照精度等级表。

静态容许力距，MR/ MP/ MY的数值请参考下表。

选型参数

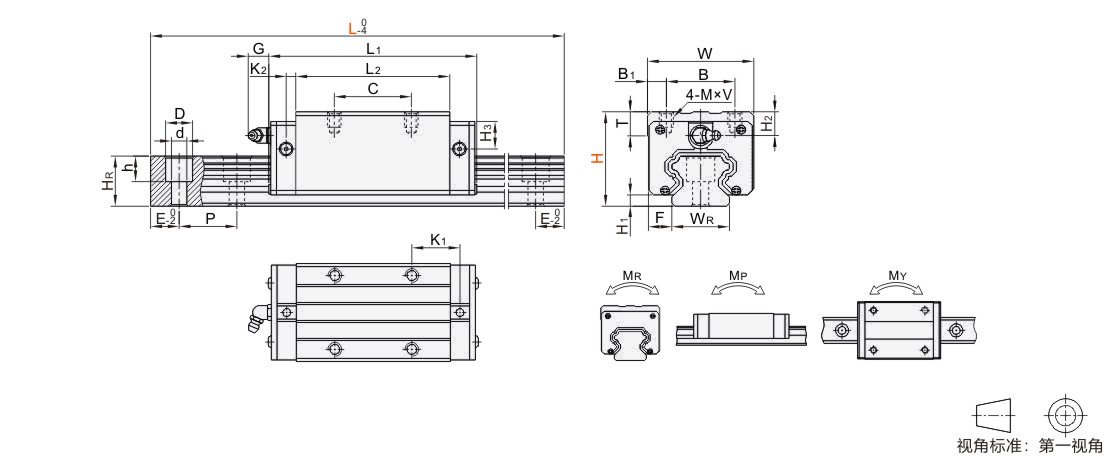

选型图

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M×V	T	H2	H3
JT-HXAOD JT-HXAOQ	30	100~1960	4.6	12	44	32	6	50	92.2	65.2	12.6	6	12	M5×6	8	6	7
	40	160~1960	5.5	12.5	48	35	6.5	50	104.6	78.6	19.6			M6×8	8	10	13
	45	200~1960	6	16	60	40	10	60	120.4	93	21.75			M8×10	8.5	9.5	13.8

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(g)	滑轨(kg/m)
20	17.5	9.5	8.5	6	60	M5×16	32.7	47.96	0.35	0.35	0.35	0.39	2.21
23	22	11	9	7	60	M6×20	42.2	69.07	0.56	0.57	0.57	0.69	3.21
28	26	14	12	9	80	M8×25	58.6	93.99	0.88	0.92	0.92	1.16	4.47

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
30	100~139	2	E=^L-(N-1)xP ²
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20
	1220~1279	21
	1280~1339	22
	1340~1399	23
	1400~1459	24
	1460~1519	25
	1520~1579	26
	1580~1639	27
	1640~1699	28
	1700~1759	29
	1760~1819	30
	1820~1879	31
	1880~1939	32
	1940~1960	33
40	160~199	3
	200~261	4
	262~321	5
	322~381	6
	382~441	7
	442~501	8
	502~561	9
	562~621	10
	622~681	11
	682~741	12
	742~801	13
	802~861	14
	862~921	15
	922~981	16
	982~1041	17
	1042~1101	18
	1102~1161	19
	1162~1221	20
	1222~1281	21
	1282~1341	22
	1342~1401	23
	1402~1461	24
	1462~1521	25
	1522~1581	26
	1582~1641	27
	1642~1701	28
	1702~1761	29
	1762~1821	30
	1822~1881	31
	1882~1941	32
	1942~1960	33
45	200~263	3
	264~343	4
	344~423	5
	424~503	6
	504~583	7
	584~663	8
	664~743	9
	744~823	10
	824~903	11
	904~983	12
	984~1063	13
	1064~1143	14
	1144~1223	15
	1224~1303	16
	1304~1383	17
	1384~1463	18
	1464~1543	19
	1544~1623	20
	1624~1703	21
	1704~1783	22
	1784~1863	23
	1864~1943	24
	1944~1960	25

P：螺钉孔间距离

E：螺钉中心孔至端面距离

精度表

尺寸精度		普通级
尺寸精度		30	40	45
单滑块	高度H的容许尺寸误差	±0.1		±0.1
单滑块	宽度F的容许尺寸误差	±0.1		±0.1
双滑块	高度H的相互误差	0.02		0.02
双滑块	宽度F的相互误差（基准轨）	0.02		0.03
滑块C面对滑轨A面的行走平行度		请参阅行走精度表
滑块D面对滑轨B面的行走平行度		请参阅行走精度表

精度等级的选用

机器种类精度等级		加工中心	车床	铣床	镗床	坐标镗床	磨床	电火花加工机	冲击压床	激光加工机	木工机	NC钻床	攻丝中心	集装箱交换表	ATC	线切割机	砂轮修整装置
精度等级	高精密型								○	○	○	○	○
精度等级	精密型										○			○	○

机器种类精度等级		工业机器人		半导体制造装置				其它机器
机器种类精度等级		直交坐标型	圆交坐标型	线结合器	探测器	电子部件插入	印刷电路板开	射出成型机	三次元测定机	办公机器	搬运器械	XY 工作平台	涂装机	焊接机	医疗器械	DIGITIZER	检查装置
精度等级	高精密型	○	○			○	○	○		○	○		○	○		○
精度等级	精密型	○	○					○		○	○		○	○

行走精度表

类型	精度标准	精密性	普通型
微型	高度H的尺寸公差	±0.02	±0.04
	高度H的配合误差	0.015	±0.02
	宽度F的尺寸公差	±0.025	±0.04
	宽度F的配合误差	0.02	0.03
	多支成对高度H的配合误差	0.04	0.07
中·重载型	高度H的尺寸公差	±0.03	±0.01
	高度H的配合误差	0.01	0.02
	宽度F的尺寸公差	±0.03	±0.1
	宽度F的配合误差	±0.01	±0.02
