长行程定位柱内六角孔安装球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	使用环境温度	类型
JT-WBWSD	超轻载	S45C	29~35 HRC	发黑	S45C	57~63 HRC	镀锌	SWP-B	-30~80℃	无防松型 ● 金属销
JT-WBWSU	轻载	S45C	29~35 HRC	发黑	S45C	57~63 HRC	镀锌	SWP-B	-30~80℃	无防松型 ● 金属销
JT-WBWSQ	重载	S45C	29~35 HRC	发黑	S45C	57~63 HRC	发黑	SWP-B	-30~80℃	无防松型 ● 金属销
JT-WBWSF	超重载	S45C	29~35 HRC	镀镍	S45C	57~63 HRC	发黑	SWP-B	-30~80℃	无防松型 ● 金属销
JT-WBWDD	超轻载	S45C	29~35 HRC	发黑	聚缩醛	一	一	SWP-B	-30~80℃	无防松型 ● 树脂销
JT-WBWDU	轻载	S45C	29~35 HRC	发黑	聚缩醛	一	一	SWP-B	-30~80℃	无防松型 ● 树脂销
JT-WBWDQ	重载	S45C	29~35 HRC	发黑	聚缩醛	一	一	SWP-B	-30~80℃	无防松型 ● 树脂销

当L=L1时，主体为全螺纹(尾部无台阶)。

选型参数

选型表

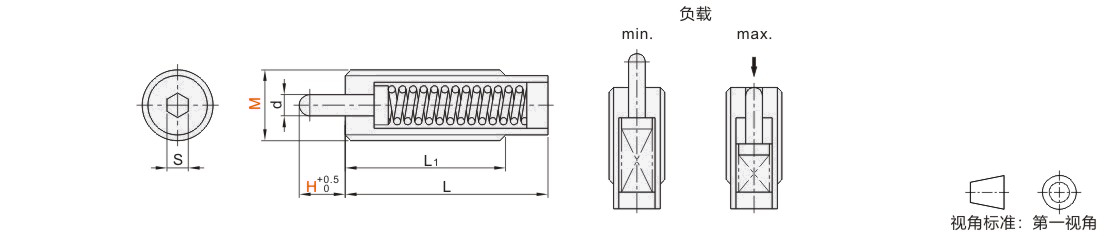

型号		H	d	L		L1	S	负载(N)
代码	M			超轻载·轻载· 重载型	超重载			超轻载		轻载		重载		超重载
代码	M			超轻载·轻载· 重载型	超重载			min.	max.	min.	max.	min.	max.	min.	max.
金属销 JT-WBWSD JT-WBWSU JT-WBWSQ JT-WBWSF 树脂销 JT-WBWDD JT-WBWDU JT-WBWDQ	5	3	2	20	27	20(27)	1.5	0.73	2.96	1.4	9.9	1.9	22.6	10.9	30.3
	5	5	2	27	39	27(39)	1.5	0.71	2.96	1.5	10.5	2.4	23.5	11.5	31.5
	6	3	2.5	25	30	25(30)	2	0.84	3.21	3.3	10.5	12.4	33.9	17.1	46.5
	6	5	2.5	30	36	30(36)	2	0.84	3.21	1.8	9.8	6.1	32.7	16.7	47.3
	8	3	3.1	25	27	25(27)	2.5	0.89	3.31	3.4	9.5	11.6	31.2	28	56.8
	8	5	3.1	27	35	27(30)	2.5	0.89	3.31	2.8	9.7	8.2	32	10.4	39.8
	10	5	3.8	30	35	30	3	1.89	4.71	2.7	14.2	11.3	51.1	16.9	73.6
	10	10	3.8	43	53	30	3	1.69		2.8	14.7	9.4	60.9	13.6	75.4
	12	5	5.5	30	43	30(35)	4	1.49		3.4	17.2	5.5	41.1	35.2	108
		10		43	58	35		1.29	5.91	2.4	21.2	5.1	56	12.6	108
		15		51	78			1.59	5.91	2.2	19.5	5	53.7	16.6	140
	16	10	8	60	60		5	1.69	12.81	12	38.1	26.4	78.1	29.5	158
		15		60	70					9.6	39.8	14.1	79.5	9.9	142
		20		85	90					8.5	40.2	16.7	80.5	4.2	146

L1( )内的为超重载型数值。上表中的负载已修正为实测数据(除超轻载型)。产品本身未变更。 kgf=Nx0.101972
