法兰型导向轴支座

图片仅供参考

法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-SBPSD	S45C	发黑	端面固定型 ● 安装孔通孔 ● 圆法兰型
JT-SBPSU	S45C	喷细砂无电解镀镍	端面固定型 ● 安装孔通孔 ● 圆法兰型
JT-SBPSX	SUS304	—	端面固定型 ● 安装孔通孔 ● 圆法兰型
JT-SBPDD	S45C	发黑	端面固定型 ● 安装孔通孔 ● 方法兰型
JT-SBPDU	S45C	喷细砂无电解镀镍	端面固定型 ● 安装孔通孔 ● 方法兰型
JT-SBPDX	SUS304	—	端面固定型 ● 安装孔通孔 ● 方法兰型
JT-SBPUD	S45C	发黑	端面固定型 ● 安装孔通孔 ● 对边法兰型
JT-SBPUU	S45C	喷细砂无电解镀镍	端面固定型 ● 安装孔通孔 ● 对边法兰型
JT-SBPUX	SUS304	—	端面固定型 ● 安装孔通孔 ● 对边法兰型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

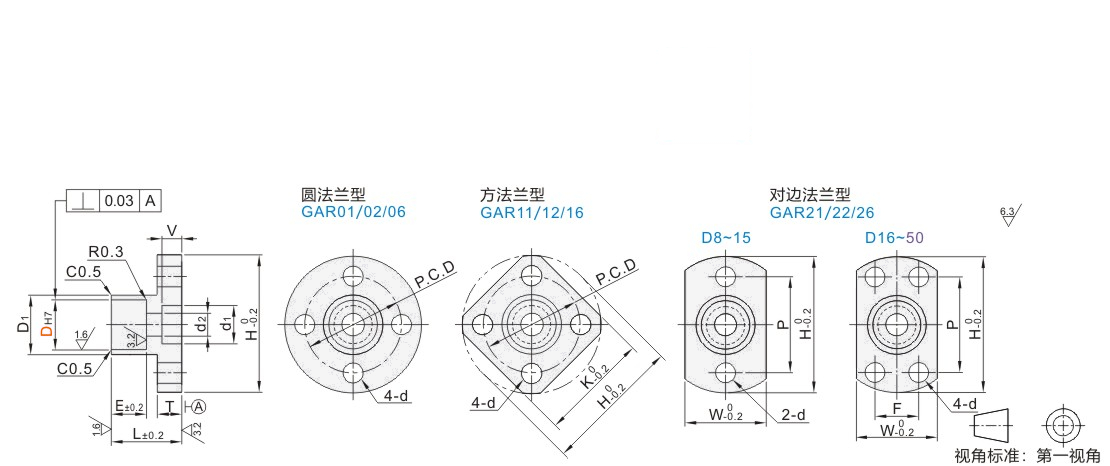

型号			L	D1	H	T	V	E	P.C.D	K	W	P	F	d	d1	d2	安装螺钉
代码	DH7		L	D1	H	T	V	E	P.C.D	K	W	P	F	d	d1	d2	安装螺钉
圆法兰型方法兰型对边法兰型 JT-SBPSD JT-SBPDD JT-SBPUD JT-SBPSU JT-SBPDU JT-SBPUU JT-SBPSX JT-SBPDX JT-SBPUX	8	+0.015 0	16	11.8	28	5	4.5	10	20	23	16	20	—	3.5	8	4.5	M4
	10	+0.015 0	20	13.8	30	5	5.5	12	22	24	18	22		4.5	9.5	5.5	M5
	12	+0.018 0	24	15.8	36	6	6.5	15	26	29	20	28			11	6.6	M6
	15		30	19.8	40		9	15	30	33	24	30			14	9	M8
	16		32	21.8	42		9	16	32	34	26	28	16		14	9	M8
	20	+0.021 0	38	27.8	50	8	11	18	39	40	32	31	22	5.5	18	11	M10
	25		46	32.8	55	8	13	23	44	45	37	36	24	5.5	20	13	M12
	30		58	37.8	66	10	17	28	52	54	42	41	27	6.6	26	17	M16
	35	+0.025 0	64	42.8	78			34	64	64	47	56	33	6.6
	40		70	53.8	88			40	72	74	62	62	38	9
	50		86	63.8	100	12	21	50	85	80	72	71	46	9	32	21	M20
