无油衬套圆法兰型/对边法兰型

图片仅供参考

无油衬套圆法兰型/对边法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	耐热温度	类型
JT-RSCBSQ	特殊铜合金	F7	h7	-30～150℃	圆法兰型
JT-RSCBSF	特殊铜合金	F7	h7	-30～150℃	对边法兰型

请在使用时定期润滑。
高速轻载（供油状态下）;
相比标准型，医疗产品一致性、可靠性、稳定性更加优异；
优化包装、便于存储及运输。

选型参数

选型表

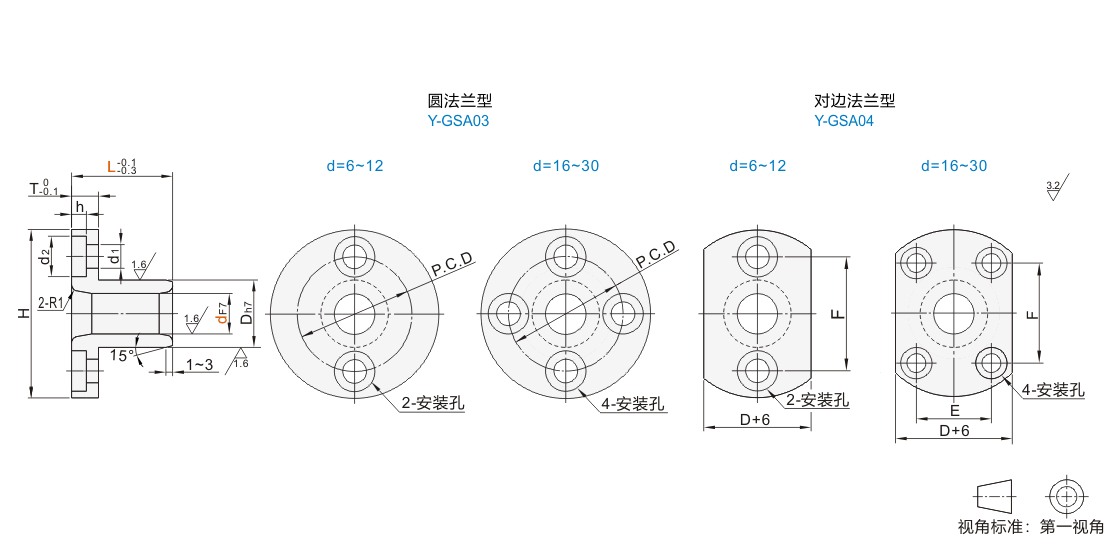

型号			L	Dh7		H	T	d1	d2	h	P.C.D	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
代码	dF7		L	Dh7		H	T	d1	d2	h	P.C.D	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
圆法兰型 JT-RSCBSQ 对边法兰型 JT-RSCBSF	6	+0.022 +0.010	15 20	10	0 -0.015	25	4	3.3	6	2.3	17	—	17	M3×10(2个)
	8	+0.028 +0.013	15 20 25 30	12	0 -0.018	27					19		19
	10	+0.028 +0.013	20 25 30 35	14		29					21		21
	12	+0.034 +0.016	20 25 30 35 40	18		36	5	4.3	7.5	3	26		26	M4×12(2个)
	16	+0.034 +0.016	25 30 35 40 50	22	0 -0.021	40	5	4.3	7.5	3	30	18	24	M4×12(4个)
	20	+0.041 +0.020	25 30 35 40 50 60	28	0 -0.021	49	6	5.3	9	3.7	38	22	31	M5×16(4个)
	25		30 35 40 50 60 70	33	0 -0.025	54	6	5.3	9	3.7	43	25	35	M5×16(4个)
	30		30 35 40 50 60 70	38	0 -0.025	63	8	6.3	11	4.3	50	30	40	M6×20(4个)
