卡套式隔板接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-TWRSG	SUS316	外螺纹 ● 隔板接头

选型参数

选型表

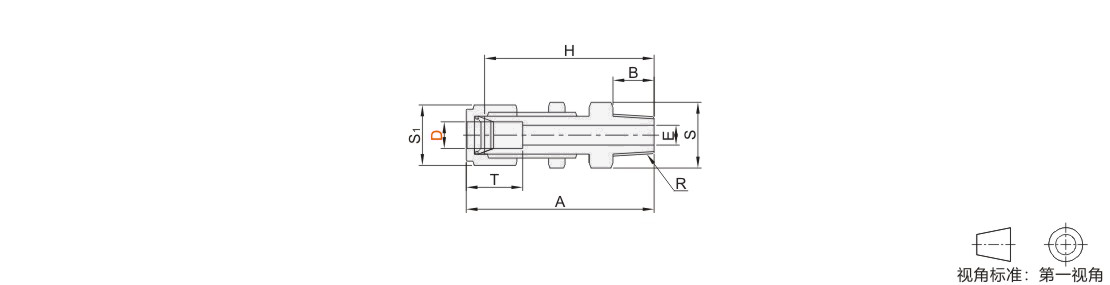

型号		公称型号	R	A	B	T	E	六角对边 S	六角对边 S1	H	面板孔尺寸	面板厚度
代码	D	公称型号	R	A	B	T	E	六角对边 S	六角对边 S1	H	面板孔尺寸	面板厚度
JT-TWRSG	6	1	R1/8	49.8	10	15.8	4.8	16	14	42	11.5	11.2
		2	R1/4	53.8	14			16		46
		3	R3/8	53.8	14			17		46
		4	R1/2	61.8	19			22		54
	6.35(1/4")	1	R1/8	49.8	10			16		42
		2	R1/4	53.8	14			16		46
		3	R3/8	53.8	14			17		46
		4	R1/2	51.8	19			22		54
	8	1	R1/8	52.1	10	16.7	6.4	16	16	44.4	13.1
		2	R1/4	56.7	14			19		49
		3	R3/8	56.7	14			19		49
		4	R1/2	63.7	19			22		56
	9.53(3/8")	2	R1/4	57.6	14	19.6	7.1	19	17	50	14.7
		3	R3/8	57.6	14			19		50
		4	R1/2	64.9	19			24		57.3
	10	2	R1/4	58.1	14			22	16	50.5	16.3
		3	R3/8	58.1	14		7.9		19	50.5
		4	R1/2	64.9	19		7.9		19	57.3
	12	2	R1/4	63.9	14	23.8	7.1	24	22	53.1	19.5	12.7
		3	R3/8	63.9	14		9.5			53.1
		4	R1/2	69.6	19		9.5			58.8
	12.7(1/2")	2	R1/4	63.5	14	23.4	7.1			53.1
		3	R3/8	63.5	14		9.5			53.1
		4	R1/2	69.2	19		10.4			58.8

暂未上传文档资料
