紧凑型开口固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

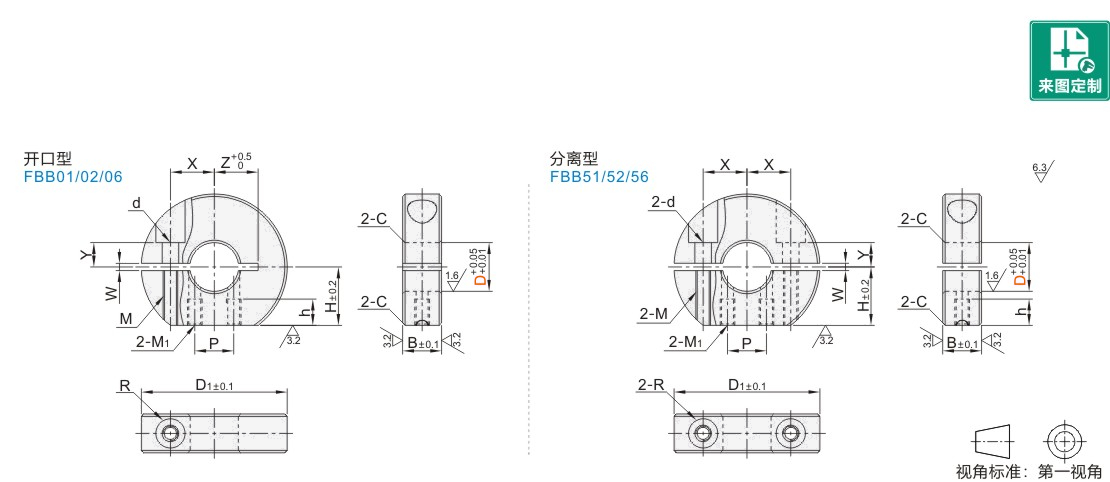

型号		B	D1	M	d	R	W	X	Y	Z	M1	H	h	P	C
代码	D	B	D1	M	d	R	W	X	Y	Z	M1	H	h	P	C
开口型分离型 JT-AXXSD JT-AXXOD JT-AXXSU JT-AXXOU JT-AXXSX JT-AXXOX	10	8	30	M3	3.4	3	1.5	9	5	8~10	M3	12	5	8	0.5
	12							10	5	9~10				8
	15							11	3	11				10
	16							11.5	3	11			4.8
	20		35					13	5	13		15	5
	25	10	42	M4	4.5	3.75		16.5	5	16.5	M4	18.5	6	12
	30	12	50	M5	5.5	4.5		20	6	20	M4	22	6	12	1
