规格 *

单向推力球轴承调心座圈型

图片仅供参考

单向推力球轴承调心座圈型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承类型代码	轴承精度	后置代码	轴承材质	类型
JT-XXGSX	5	GB/T307.1 6级	U(调心座圈)	SUJ2	标准型

选型参数

选型表

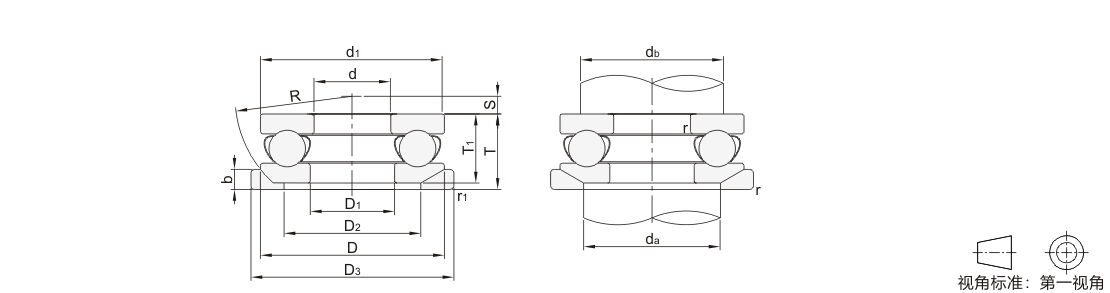

型号		d	d1(max)	D	D1(min)	D2	D3	T	T1	R	S	b	r1 min	基本额定载荷(KN)		容许转速rpm (参考)	安装尺寸			重量(kg) (参考)
代码	轴承型号	d	d1(max)	D	D1(min)	D2	D3	T	T1	R	S	b	r1 min	Cr(动)	Cor(静)	容许转速rpm (参考)	db(min)	da(max)	r(max)	重量(kg) (参考)
JT-XXGSX	53204U	20	40	40	22	30	42	17	14.73	36	18	5	0.6	22.5	40.5	6000	32	30	0.6	0.1
	53205U	25	47	47	27	36	50	19	16.72	40	19	5.5		27.6	55	5300	38	36		0.15
	53206U	30	52	52	32	42	55	20	17.8	45	22	5.5		25.5	51	4800	43	42		0.18
	53207U	35	62	62	37	48	65	22	19.87	50	24	7	1	35.1	73.5	4000	51	48	1	0.28
	53307U	35	68	68	37	52	72	28	25.6	56	24	7.5		49.4	96.5	3200	55	52		0.46
	53208U	40	68	68	42	55	72	23	20.3	56	28.5	7		46.8	106	3800	57	55		0.35
	53308U	40	78	78	42	60	82	31	28.5	64	28	8.5		61.8	122	3000	63	60		0.67
	53209U	45	73	73	47	60	78	24	21.3	56	26	7.5		39	86.5	3600	62	60		0.39
	53309U	45	85	85	47	90	33	33	30.13	25	25	10		76.1	153	2800	69	65		0.83
	53310U	50	95	95	52	72	100	37	34.3	72	28	11	1.1	88.4	190	2600	77	72		1.2

1Kgf=9.81N
