六角锁紧螺母

图片仅供参考

六角锁紧螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	附件	类型
JT-XOZFD	粗牙	SS400	—	发黑	紧定螺钉(SCM435）	六角型 ● 紧定螺钉型
JT-XOZFX	粗牙	SUS304	—	—	紧定螺钉(SUS304）	六角型 ● 紧定螺钉型
JT-XOZOD	细牙	SS400	—	发黑	紧定螺钉(SCM435）	六角型 ● 紧定螺钉型
JT-XOZOX	细牙	S45C	22~24HRC	发黑	紧定螺钉(SCM435）	六角型 ● 紧定螺钉型
JT-XOZXD	细牙	SUS304	—	—	紧定螺钉(SUS304）	六角型 ● 紧定螺钉型
JT-XOZLD	粗牙	SS400	—	发黑	紧定螺钉(SCM435）	六角型 ● 螺栓固定型
JT-XOZLX	粗牙	SUS304	—	—	紧定螺钉(SUS304）	六角型 ● 螺栓固定型
JT-XOZMD	细牙	SS400	—	发黑	紧定螺钉(SCM435）	六角型 ● 螺栓固定型
JT-XOZMX	细牙	S45C	22~24HRC	发黑	紧定螺钉(SCM435）	六角型 ● 螺栓固定型
JT-XOZGD	细牙	SUS304	—	—	紧定螺钉(SUS304）	六角型 ● 螺栓固定型

选型参数

选型表

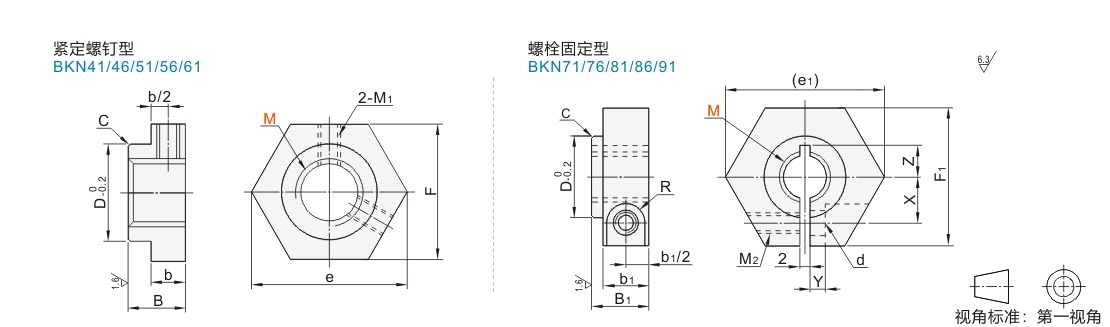

型号		M×螺距		D	C	紧定螺钉型					螺栓固定型
代码	M	粗牙	细牙	D	C	(e)	F	B	b	M1	(e1)	F1	B1	b1	M2	X	Y	Z	d	R
紧定螺钉型 JT-XOZFD JT-XOZFX JT-XOZOD JT-XOZOX JT-XOZXD 螺栓固定型 JT-XOZLD JT-XOZLX JT-XOZMD JT-XOZMX JT-XOZGD	5	M5×0.8	M5×0.5	9	0.2	19.6	17	9	5	M3	—	—	—	—	—	—	—	—	—	—
	6	M6×1.0	M6×0.75	10		19.6	17				—	—	—	—	—	—	—	—	—	—
	8	M8×1.25	M8×1.0	13		21.9	19				27.7	24	13	9	M4	7	4	7(8.5)	4.5	3.75
	10	M10×1.5	M10×1.0	16		25.4	22	10			31.2	27	13	9	M4	9	4	7(10)	4.5	3.75
	12	M12×1.75	M12×1.0	17		27.7	24	10	6	M4	34.6	30	16	12	M5	9.5	4.5	9(11)	5.5	4.5
	15	—	M15×1.0	21		31.2	27	11			41.6	36	19	14	M6	12.5	5	9.5(11)	7	5.5
	16	M16×2.0	—	21		31.2	27				41.6	36				12.5	5	9.5(12)
	20	M20×2.5	M20×1.0	26		37.0	32				47.3	41				15	6.5	12(15)
	24	M24×3.0	—	33		47.3	41	13	8	M5	53.1	46				17	7.5	15
	25	—	M25×1.5	33		47.3	41	13	8	M5	53.1	46				17	7.5	15
	30	M30×3.5	M30×1.5	39	0.5	57.7	50	16	10	M6	57.7	50	20			19.5	8.5	18

※M5、M6不适用螺栓固定型。 Z尺寸( )内数据为不锈钢材质尺寸。
