还有0项未选择重置

选择代码

选型参数

丝杠轴径 *

导程 *

长度L(mm) *

200~2000/1

固定端连接位长度F(mm) *

27~60/1

固定端连接位外径P(mm) *

10~20/1

图片仅供参考

防尘型滚珠丝杠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMPDD	C7	S55C	SCM415H	感应加热淬火	渗碳淬火	58 ~62HRC	58 ~62HRC	标准螺帽型

经测试，产品防尘等级能达到IP5X，该等级虽不能完全防止尘埃进入，但进入的灰尘量不会影响设备正常运行，亦不会带来安全隐患。
怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔

选型参数

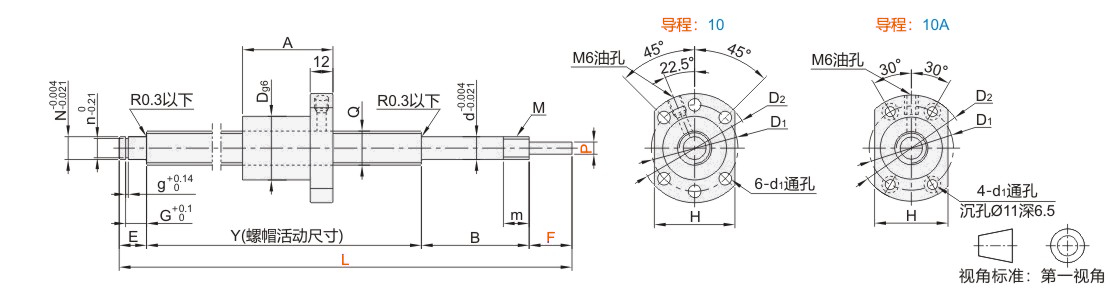

型号			最小单位1			Y	D	A	D1	D2	H	d	d1	B	E	m	Q	N	n	G	g	M	滚珠直径	螺纹旋向	螺母环圈数	基本额定负载(KN)
代码	丝杠轴径	导程	L	F	P	Y	D	A	D1	D2	H	d	d1	B	E	m	Q	N	n	G	g	M	滚珠直径	螺纹旋向	螺母环圈数	C(动)	Co(静)
JT-IMPDD	25	10	200~2000	27~45	10 ~15	L-(91+F)	40	80	51	62	48	20	6.6	73	18	17	25	20	19	15.35	1.35	M20×1	4.762	右旋	1×4	19.05	37.99
	25	10A		27~45	10 ~15	L-(91+F)	46	85	58	72	52	20	6.5	73	18	17	25	20	19	15.35		M20×1	4.762			19.05	37.99
	32	10		33~60	11 ~20	L-(107+F)	50	90	65	80	62	25	9	87	20	22	32	25	23.9	16.35		M25×1.5	6.35			33.22	70.27

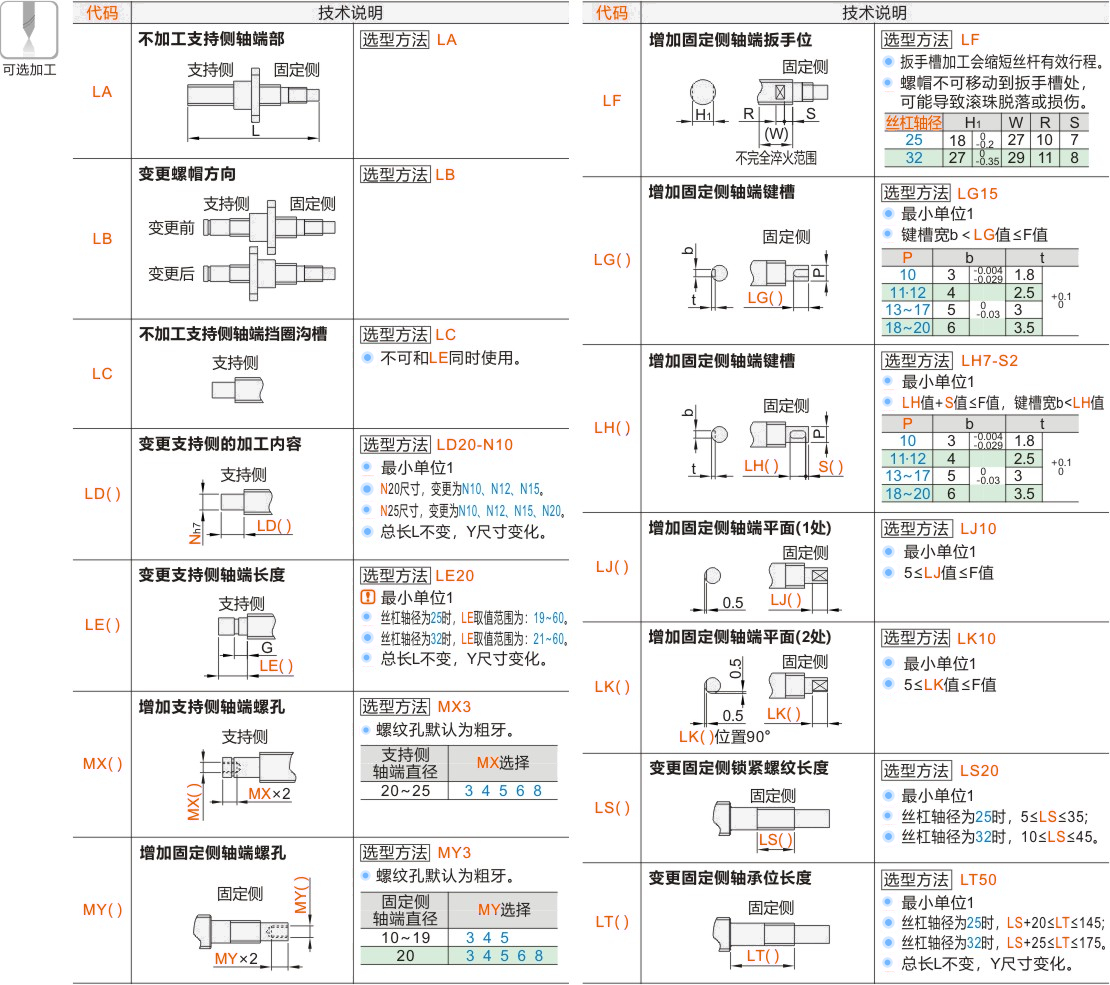

可选加工参数

暂未上传文档资料
